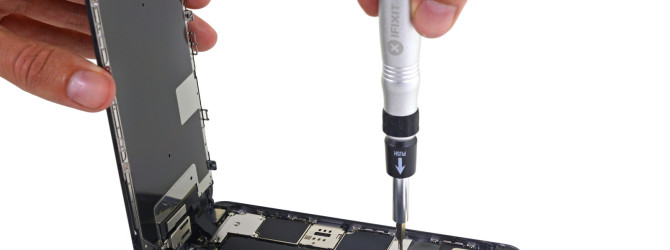

Выбираем отвертку для разборки iPhone

Как самостоятельно разобрать iPhone 5 и 5s

Владельцы iPhone 5 и 5S задаются вопросом, как разобрать телефон. Время не щадит даже самые лучшие устройства: может потрепаться панель (особенно на чёрных моделях), сенсор выходит из строя, у любителей «искупаться» возникают проблемы с аппаратной частью. Для замены частей iPhone нужно знать внутреннее устройство и уметь разбирать девайс.

Что нам понадобится?

Перед тем как начинать разборку, выделите на это достаточное количество времени и запаситесь всеми необходимыми инструментами. Такой набор для разборки iPhone можно купить в любом специализированном интернет-магазине:

  • пятилепестковая отвёртка Pentalob (без неё болты вряд ли вам поддадутся);
  • крестообразная отвёртка;
  • вакуумная присоска;
  • пластиковая лопатка для разборки корпуса (или что-то похожее).

Профессиональный набор

1. Первое, что нам нужно сделать — открутить два винта в нижней части корпуса, по бокам от Lightning-коннектора. В iPhone 4 использовались крестовые винты, в более поздних версиях Apple для предотвращения самостоятельной разборки телефонов разработчики стали использовать специальные пятилепестковые болты Pentalob.

Откручиваем первые два винта в нижней части панели

Если вы не имеете специальной отвёртки для них, можно попробовать воспользоваться пятиконечной звездой или взять плоскую и подточить её надфилем по бокам. Но будьте аккуратны, при использовании нестандартных средств вы можете сточить головки болтов. На всякий случай лучше запастись болтами такого же размера, но с крестообразной шляпкой.

2. С помощью вакуумной присоски слегка приподнимаем экран, помогая себе пластиковой лопаткой. Почему лопаткой, а не отвёрткой? Тем самым мы снижаем вероятность повреждения корпуса или экрана айфона. Это можно сделать и без помощи присоски, подцепив чем-нибудь (некоторые используют иголку) верхнюю панель, но при этом нужно соблюдать крайнюю осторожность.

Приподнимаем экран iPhone

3. Аккуратно приподнимаем экран со стороны кнопки «Home». На этом шаге появляются первый отличия моделей 5 и 5S. У iPhone 5 передняя панель просто приподнимается до образования почти прямого угла с корпусом.

Поднимаем верхнюю панель на iPhone 5

На iPhone 5S ситуация сложнее. Экран прикреплён к материнской плате шлейфом, поэтому не стоит резко поднимать его. Нужно отключить шлейф перед дальнейшей работой с помощью пластиковой лопатки. И после этого приподнять экран, как в 5 версии.

Отсоединяем шлейф на iPhone 5S

4. Чтобы окончательно отсоединить экран, крестообразной отвёрткой избавляемся от двух винтов, на которых он держится.

Выкручиваем болты верхней панели

После аккуратно подцепляем лопаткой.

Пластиковый шпатель поможет избавиться от верхней панели

iPhone разделился на две части, каждую из которых можно разобрать ещё на несколько составляющих.

iPhone разделён на две части

5. Уделим внимание дисплейной панели. Отвинчиваем кнопку «Home». В обеих моделях она одинаковая.

Снимаем кнопку «Home»

6. В верхней части передней панели у моделей 5 и 5S снова появились отличия. У 5S там закреплена камера, датчик приближения и динамик, которые снимаются после снятия крепёжной пластины.

Верхняя панель iPhone 5S

У 5 версии iPhone крепление имеет слуховой динамик, который держится на двух шурупах и пружинных контактах. Фронтальную камеру можно просто извлечь при необходимости, она держится на шлейфе.

Динамик у iPhone 5 накрепко прикручен

7. Последнее действие с передней панелью — избавление от металлической защиты.

Передняя панель лишается своей защиты

8. Перейдём к корпусу устройства. Первым делом нужно избавиться от аккумулятора, чтобы не получить удара током. Отсоединяем шлейф от платы пластиковой лопаткой.

Отсоединяем аккумулятор от материнской платы

Тем же инструментом поддеваем аккумулятор и тянем за ярлык (в 5S он отсутствует, поэтому применяем только лопатку). Если аккумулятор не поддаётся с первого раза, не нужно пугаться, он приклеен. Клей не слишком крепкий, поэтому батарея легко поддастся при чуть больших усилиях.

Избавляемся от источника энергии

9. Отсоединяем основную камеру в 5 версии. Она держится на двух шурупах, после их извлечения камера свободна. В 5S она находится в таком состоянии изначально.

Камеры iPhone 5 (слева) и 5S (справа)

10. Следующим шагом снимем материнскую плату. Разницы между iPhone 5 и 5S нет. Отсоединяем модуль коннектора антенны от материнской платы. Откручиваем винты крепления платы к корпусу и контакты у внутренней стенки. Аккуратно вынимаем материнскую плату.

Материнская плата надежно крепится

11. На материнской плате находится процессор: А6 у 5 и А7 у 5S. При первой разборке потребуется снять защитную плёнку.

Снимаем защитную пленку, а затем процессор

12. Продолжим разбирать корпус. В его нижней части находится разъём для наушников, разговорный динамик, антенна Wi-Fi (у 5 версии) и нижний микрофон — все это крепится к разъёму Lightning. Избавляемся от массы клея пластиковой лопаткой.

Снимаем разъём Lightning и всё, что к нему прилагается

Все компоненты этого разъёма подлежат замене только в спаянном состоянии, поэтому его поломка может дорого обойтись.

Lightning отдельно от iPhone

13. В верхней части смартфона находится вибромотор для звонка, антенны Wi-Fi и GPS.

Оставшиеся детали на верхней части корпуса

14. В результате получаем разобранный телефон. Собрать своё устройство обратно можно следуя той же инструкции в обратном порядке.

Полностью разобранный iPhone 5

Версия 5S выглядит следющим образом:

Полностью разобранный iPhone 5S

  • Вы сами полностью ответственны за сбор и разбор устройства. Если сомневаетесь, что у вас получится, отнесите в сервисный центр — мастера помогут.
  • При самостоятельной разборке устройства помните о гарантийном сроке. После того как вы самостоятельно вскрываете корпус, гарантия автоматически теряется, последующий ремонт будет происходить за ваш счёт.
  • Не жалейте средств на специальные инструменты: они обойдутся дешевле, чем ремонт или покупка нового телефона.
  • Не делайте никаких резких движений, вы можете своими неаккуратными действиями оторвать шлейф или сломать особо хрупкие части iPhone.
Читать еще:  Срок службы натяжных потолков

Видео: разбор iPhone 5

Видео: как разобрать iPhone 5S

При создании iPhone 5 и 5S Apple потрудились, чтобы их нельзя было легко разобрать. Этот процесс займёт много времени, но он под силу обычному человеку. Если вы уверены в себе — можно попробовать разобрать iPhone в домашних условиях самостоятельно, в обратном случае — отнесите устройство грамотному мастеру, уж он точно знает, что нужно делать.

Как разобрать iPhone 5

Наши друзья из сервисного центра MacPlus постоянно готовят для нас материалы о том, как правильно произвести те или иные действия по ремонту вашей любимой техники Apple. На этот раз мастерам удалось разобрать последнее поколение iPhone — iPhone 5. Пошаговая инструкция уже здесь.

Чтобы поддерживать свой высокий уровень по ремонту техники Apple, мы покупаем новую продукцию практически сразу после выхода на рынок и разбираем ее. Новый iPhone 5 не стал исключением.

Что нужно для разбора:

  • Отвертка Pentalobe, как и для iPhone 4s (не может не радовать)
  • Присоска для поднятия экрана
  • Маленькая крестовая отвертка
  • Лопатка
  • Аккуратность и железные нервы (все-таки девайс стоит немало)

Итак, подопытный готов к разбору, приступаем.

Первым делом откручиваем внешние винты Pentalobe отверткой. Ничего нового.

Берем присоску и поднимаем экран. Здесь включаем внимательность и аккуратность. Скорее всего при первом разборе необходимо будет поддеть дисплей чем-нибудь тонким, но можно поцарапать алюминий.

Откручиваем винты защиты/крепления шлейфов.

Отсоединяем все шлейфы и разъемы антенны и снимаем дисплей. При работе со шлейфами лучше использовать пластмассовую лопатку.

Откручиваем еще одну защиту шлейфов – на этот раз посередине материнской платы.

При любом разборе первым делом стоит отключать аккумулятор. В пятом iPhone сразу это сделать не получится, поэтому отключим его сейчас.

Извлекаем аккумулятор. Он приклеен к корпусу, поэтому его надо поддеть лопаткой.

Мы дошли до материнской платы. Сначала открутим два винта, крепящих камеру.

Отсоединяем шлейф динамика, микрофона, выхода на наушники и разъема Lightning (т.н. «Царь-Шлейф»).

Отсоединяем шлейф антенны.

Извлекаем лоток сим-карты. Рекомендуем делать это перед разбором, но на данном этапе это необходимо.

Отсоединяем шлейфы, соединяющие материнскую плату и заднюю панель (в верхней части панели).

Почти все готово для того, чтобы извлечь материнскую плату. Отсоединяем шлейфы, которые мешают, откручиваем 5 винтов.

Аккуратно извлекаем материнскую плату.

Та-дам! Материнская плата отсоединена от задней панели.

На материнской плате откручиваем два винта от защиты камеры и отсоединяем камеру.

Так выглядит материнская плата без других деталей. Слегка напоминает 4s.

Откручиваем три винта, держащие вибро, и отсоединяем его. Вибро, опять же, очень похож на тот, который был в 3gs, 4 и 4s.

Откручиваем два винта рядом с разъемом под наушники и один в правой части нижнего шлейфа.

Откручиваем оставшиеся 4 винта нижнего шлейфа и извлекаем его.

Разбор завершен!

Хочется сказать, что внутри новый iPhone является неким синтезом 3g/3gs и 4/4s. Он разбирается гораздо легче чем предыдущая модель, поэтому, вероятно, ремонт iPhone 5 не будет очень дорогим. Приобрести запчасти и произвести ремонт вашего iPhone 5 всегда можно в Сервисном центре MacPlus!

Выбираем отвертку для разборки iPhone

Мобильные телефоны прочно вошли в повседневную жизнь практически каждого человека. Как и любой другой технике, этим электронным гаджетам тоже свойственно ломаться и выходить из строя. Большое количество моделей и брендов обуславливают неограниченное количество запасных частей и инструментов для ремонта. Основным инструментом в починке телефона является отвертка. Ведь даже для того чтобы просто продиагностировать неисправность, сначала надо разобрать корпус модели.

Модели винтов

Каждый производитель мобильных телефонов заинтересован в сохранности своих моделей и используемых в них технологий. Для этого они используют при сборке своих моделей специальные оригинальные винты. Компания Apple не исключение, скорее, наоборот, лидер по защите своих телефонов от несанкционированного вмешательства в механизм своих моделей.

Чтобы подобрать нужный тип отвертки для ремонта телефона, необходимо знать, какие винты использует производитель при сборке своих моделей. Кампания Apple уже давно применяет в производстве оригинальные винты, что позволяет добиться дополнительной степени защиты своих моделей.

Винты системы Pentalobe представляют собой изделие с пятиконечной звездой для монтажа. Это позволяет применить к ним термин антивандальные.

Все винты Pentalobe маркируются буквами TS, иногда можно обнаружить маркировку Р и совсем редко PL. Такая редкая маркировка используется немецкой фирмой Wiha, занимающаяся производством различных инструментов.

В основном для сборки моделей iPhone 4, iPhone 4S, iPhone 5, iPhone 5c, iPhone 5s, iPhone 6, iPhone 6 Plus, iPhone 6S, iPhone 6S Plus, iPhone SE, iPhone 7, iPhone 7 Plus, iPhone 8, iPhone 8 Plus компания Apple использует винты размеров TS1 0,8 мм. Помимо этих винтов, применяются в моделях iPhone 7/7 Plus, 8/8 Plus крестообразные и шлицевые винты фирмы Philips, трехлепестковые прецизионные Tri-Point и звездообразные Torx.

Типы инструмента для ремонта мобильной техники

Любая отвертка состоит из рукояти со вставленным в нее стержнем с наконечником. Рукоять обычно изготавливается из синтетических сплавов, реже из дерева. Размеры рукояти напрямую зависят от габаритов винтов, для которых предназначена отвертка. Диаметр рукояти инструмента для ремонта продукции компании Apple колеблется в диапазоне от 10 до 15 мм.

Читать еще:  Особенности и советы по выбору лобзиков Metabo

Такие маленькие размеры обусловлены мелкими деталями, которые приходится монтировать, чтобы исключить срыв шлица на винте. В процессе работы под действием механического воздействия наконечник отвертки быстро изнашивается, поэтому его изготовляют из износостойких сплавов, таких как молибденовый.

Отвертки подразделяют по типу наконечника, которых в современном мире великое множество. Каждый производитель мобильных телефонов пытается превзойти своих конкурентов в плане безопасности информационных технологий. Компания iPhone использует инструменты с несколькими типами наконечников.

  • Slotted (SL) – инструмент с прямым наконечником с плоским шлицом. Хорошо известен под названием «минус».
  • Philips (PH) – инструмент со шлицами в виде креста или как часто его называют – с «плюсом».

  • Torx – американский запатентованный инструмент фирмой Camcar Textron USA. Наконечник имеет форму внутренней шестиконечной звезды. Без данного инструмента невозможен ремонт любой модели iPhone от компании Apple.
  • Torx Plus Tamper Resistant – разновидность Torx с пятиконечной звездой на наконечнике. А также возможна и трехлучевая звезда на наконечнике.
  • Tri-Wing – также американская запатентованная модель в виде трехлепесткового наконечника. Разновидность этого инструмента представляет собой наконечник в виде треугольника.

Имея в своем арсенале такой набор инструментов, вы без труда справитесь с ремонтом любой модели iPhone от компании Apple.

Для разбора iPhone 4 модели вам понадобится всего две отвертки Slotted (SL) и Philips (PH). Для разборки корпуса телефона понадобится Slotted (SL), а для демонтажа деталей и элементов Slotted (SL) и Philips (PH).

Чтобы провести ремонт 5 модели iPhone, понадобится инструмент Slotted (SL), Philips (PH) и Torx Plus Tamper Resistant. Для демонтажа корпуса телефона не обойтись без Torx Plus Tamper Resistant, а разборка элементов телефона пройдет при помощи Slotted (SL) и Philips (PH).

Для ремонта 7 и 8 модели iPhone понадобится полный спектр инструментов. В зависимости от модификации телефона винты могут различаться. Для разбора корпуса понадобятся Torx Plus Tamper Resistant и Tri-Wing. Для демонтажа деталей телефона пригодятся Slotted (SL), Philips (PH) и Torx Plus Tamper Resistant.

Наборы для ремонта телефонов

В настоящее время для ремонта iPhone применяются специальные наборы инструментов. В зависимости от их назначения меняется комплектация инструментов. Сейчас на рынке появились универсальные наборы для ремонта телефонов со сменными наконечниками разных типов. Если вас интересует инструмент для ремонта только моделей одного производителя, то вам не надо тратиться на наборы с большим количеством наконечников. Достаточно будет одного набора с 4-6 видами насадок.

Самый популярный набор отверток для ремонта iPhone – это Pro´sKit. Удобный практичный набор отверток в комплекте с присоской для замены экрана. Набор состоит из 6 предметов и 4 насадок для отвертки. С помощью такого набора можно легко ремонтировать 4, 5 и 6 модели iPhone. Работать инструментами из этого набора очень удобно.

Ручка отвертки имеет правильную эргономичную форму, что придает легкость при работе. Цена такого набора тоже приятно удивляет. Она колеблется в районе 500 рублей в зависимости от региона.

Еще один универсальный набор для ремонта телефонов – это MacBook. В нем представлены все 5 видов отверток, необходимых для разбора всех моделей iPhone. Его отличие от предыдущего набора в том, что он не имеет насадок-наконечников на отвертку. Все инструменты выполнены в виде стационарной отвертки, что увеличивает размеры набора и усложняет его хранение. Однако и цена такого набора ниже и варьируется около 400 рублей.

Следующий представитель наборов – это набор инструмента Jakemy. По своей комплектации и назначению похож на набор Pro´sKit, но уступает ему, так как имеет всего 3 насадки-наконечника, и цена немного выше, около 550 рублей. Он также пригоден для ремонта 4, 5 и 6 модели iPhone.

Наилучший вариант – это портативный набор отверток для ремонта iPhone, Mac, MacBook CR-V. Набор имеет в своем арсенале 16 насадок для отвертки и универсальную рукоять. В данном наборе представлен весь спектр инструментов, которые необходимы для ремонта всех моделей iPhone.

При проведении ремонта телефонов iPhone необходимо быть предельно внимательным и соблюдать осторожность.

Не стоит прикладывать чрезмерное усилие при откручивании винтов. Это может привести к срыву шлицев на отвертке или винте. А также при закручивании не надо усердствовать. Можно повредить резьбу на винте или корпусе телефона. Тогда ремонт займет гораздо больше времени и средств.

Обзор отверток из Китая для разборки iPhone ждет вас далее.

Инструменты для разборки продукции Apple

Пока компания Apple использует роботов Liam и Daisy для разборки своих смартфонов для их переработки, многие мастера по ремонту телефонов возвращают к жизни iPhone, разбирая их вручную для ремонта. Давайте разберемся, что же для этого необходимо.

Базовый набор для разборки iPhone:

  1. Отвертки
  2. Присоска для отсоединения экрана
  3. Пластиковая лопаточка

Также можно облегчить себе процесс, используя пинцет, резиновый коврик, коробочки для болтиков, креплений, кнопок, мелких деталей, а также специальные карты расположения шурупов.

Аналогичные инструменты используются и для разборки другой продукции Apple: iPad, iPod, MacBook, Apple Watch.

Отвертки для продукции Apple

Компания Apple повсеместно использует для сборки своей продукции специальный тип винтов. Это антивандальная пятиконечная система винта называется Pentalobe. Хотя, до 4 модели iPhone использовались только стандартные крестообразные винты.

Читать еще:  Холодная сварка «Алмаз»

Тип Pentalobe обычно обозначается маркировкой TS, также встречается обозначение P и изредка PL (используется немецким производителем инструментов Wiha).

Размеры винтов Pentalobe включают TS1 (0.8 мм, используются в iPhone 4, iPhone 4S, iPhone 5, iPhone 5c, iPhone 5s, iPhone 6, iPhone 6 Plus, iPhone 6S, iPhone 6S Plus, iPhone SE, iPhone 7, iPhone 7 Plus, iPhone 8, iPhone 8 Plus, iPhone X), TS4 (1.2 мм, используются в MacBook Air и MacBook Pro с дисплеем Retina), а также TS5 (1.5 мм, используется в батарее MacBook Pro 2009 года).

Тип TS Тип P Тип PL Размер Использование
TS1 P2 PL1 0.8 мм iPhone 4*, 4S, 5, 5C, 5S, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus, 8, 8 Plus, X
TS4 P5 PL4 1.2 мм MacBook Air и MacBook Pro с дисплеем Retina
TS5 P6 PL5 1.5 мм батарея MacBook Pro 2009 года 15”

Также для сборки iPhone, MacBook и других устройств Apple используются шлицевые винты, крестообразные винты типа Phillips, звездообразные Torx, трехлепестковые Tri-Point.

Прецизионные трехлепестковые винты типа Tri-Point (0,6 мм) начали использовать в iPhone 7/7 Plus, 8/8 Plus, X, а также Apple Watch.

Выбираем отвертку для продукции Apple

Тип / Размер
PH00
(#00)
TS1/P2
(0,8 мм)
TP/Y
(0,6 мм)
SL 2.0
(2,0 мм)
Модель Pro’sKit
SD-081-P2
Pro’sKit
SD-083-P2
Pro’sKit
SD-081-TS1
Dalna
DN-316
Pro’sKit
SD-081-TRIY06
Pro’sKit
SD-081-S3
Pro’sKit
SD-083-S3
iPhone 3G
iPhone 3GS
iPhone 4
iPhone 4S
iPhone 5
iPhone 5C
iPhone 5S
iPhone 6
iPhone 6 Plus
iPhone 6S
iPhone 6S Plus
iPhone SE
iPhone 7
iPhone 7 Plus
iPhone 8
iPhone 8 Plus
iPhone X
MacBook Air
MacBook Pro
Apple Watch

Другие инструменты для ремонта гаджетов Apple

В процессе ремонта мелкие детали, запчасти, елементы крепления, болты лучше всего складывать или хранить в кассетницах-органайзерах.

Для удобства в процессе ремонта отличным решением будет подготовить рабочее место застелив его специальным ковриком. Есть коврики, которые обладают антистатическиим свойствами, а некоторые такие коврики даже имеют специальные ячейки, куда можно складывать детали.

Чтобы предотвратить потерю или путаницу в винтах во время ремонта устройств, используйте специальные карты расположения шурупов. Они выполнены в виде карточки со схемой телефона iPhone наверху и с отверстиями, в которые вы можете вставлять винты в правильном порядке.

Для отсоединения дисплея или сенсорного экрана в iPhone необходимо использовать специальную присоску. Это может быть как самая обычная присоска с колечком, так и более удобная присоска с использованием вакуумного принципа. Существуют также усовершенствованные приспособления — присоски-пинцеты для поднятия дисплея.

Весьма удобно разбирать устройство и работать с мелкими деталями имея в руках пинцет. Есть множество пинцетов с антистатическими свойствами и специально разработанных для работы с SMD-компонентами.

Наборы инструментов для продукции Apple

Конечно же, иметь все необходимые отвертки и вспомогательные инструменты – это хорошо. А вот иметь все это в одном наборе, где все инструменты аккуратно разложены по своим местам – еще лучше!

Специализированные наборы, помимо отверток содержат также присоски для отделения стекла, медиаторы, лопаточки, а также другие полезные для разбора мобильных устройств инструменты.

Многие производители добавили в ходовые наборы для ремонта электроники специальные отвертки Pentalobe для гаджетов Apple, а некоторые даже выпустили для ремонта iPhone отдельные наборы инструментов.

Предлагаем вам сравнить некоторые наиболее удачные и популярные наборы инструментов:

Модель Pro’sKit PK-9110 Pro’sKit SD-9314 Pro’sKit SD-9828 Pro’sKit SD-9326M Pro’sKit PK-9112 Pro’sKit SD-9322M
iPhone 3G
iPhone 3GS
iPhone 4
iPhone 4S
iPhone 5
iPhone 5C
iPhone 5S
iPhone 6
iPhone 6 Plus
iPhone 6S
iPhone 6S Plus
iPhone SE
iPhone 7
iPhone 7 Plus
iPhone 8
iPhone 8 Plus
iPhone X
MacBook Air
MacBook Pro
Apple Watch

Большинство из этих наборов подойдут и для ремонта других моделей смартфонов, планшетов и подобной техники, поскольку уже содержат в себе все необходимые типы отверток.

Как выглядит один из наиболее популярных наборов инструментов для разбора техники Apple, вы можете увидеть в нашем видео:

Итак, гаджет мы разобрали… Далее вам необходимо произвести сам ремонт. Более детально про оборудование, которое понадобится для диагностики и ремонта, вы можете прочитать перейдя по ссылке:
