Тонкости процесса подключения электроплиты

Как правильно установить и подключить электрическую плиту самостоятельно

Подключение электроплиты не требует особых навыков, но при монтаже следует соблюдать определенные правила. Во избежание огромных потерь, в частности пожара, требуется работать с электричеством, учитывая все меры осторожности. Собственноручно подключить агрегат к сети можно без приложения особых усилий, в особенности в тех случаях, когда розетка уже установлена. Для этого вполне достаточно поставить вилку на шнур и правильно его подсоединить к разъемам прибора.

Требования к электропроводке

Современные устройства комплектуются без шнура, такое действие имеет простое объяснение. По технике безопасности требуется, чтобы приборы подключались при помощи клеммных колодок высокого качества, при этом розетки не используются. Данный вариант подсоединения позволяет увеличивать длину сетевого шнура, использовать плавкую вставку вместо обычных автоматов.

Для монтажа применяются провода сечением от 4 мм 2 , при условии, что длина менее 12 м. Если используется кабель длиннее, необходимо выбрать сечение до 6 мм 2 . В этой ситуации для электроприбора устанавливается отдельный автомат.

Возможно подсоединение через розетку, однако следует для этого рассчитать подачу тока от 32 А.

Важно! Приспособление потребляет большое количество электричества, поэтому категорически запрещается подключение к обычным бытовым розеткам. Выполнение правил техники безопасности поможет предусмотреть непредвиденные ситуации.

Как подключить электроплиту

Выбор и подготовка места установки

Перед подключением устройства следует хорошо продумать место, где расположить его для удобного монтажа к сетевой подачи энергии, учитывая соседство с другими электроприборами:

  1. Поверхность для установки аппарата должна быть оптимально ровной, отрегулировав ножки прибора, нужно обеспечить надежную устойчивость;
  2. Длина сетевого шнура должна обеспечить свободное перемещение приспособления без его отключения;
  3. Нагрев ТЭН а может происходить до 100 градусов, по этой причине размещать устройство возле холодильника не рекомендуется;
  4. Запрещено размещать плиту вблизи пластиковых предметов, чтобы они не расплавились.

Устройство защитного отключения и автомат

Эти элементы являются неотъемлемыми комплектующими для самостоятельной установки бытовых приборов в электросеть. Они способны уберечь технику от перепадов сетевого напряжения и предостерегают от преждевременных поломок:

Монтаж кабеля

Для соединения клеммника или розетки с электрощитком необходимо проштробить стену собственноручно, чтобы углубить кабель. Такие манипуляции выполняются в соответствии с определенными требованиями и занимают довольно много времени на их проведение. Однако внешний вид квартиры при этом не страдает, а сам кабель надежно скрывается в стене.

Выбор типа соединения

Есть три основных вида соединения, при помощи которых можно привести в работу электрическую плиту. Каждый из них можно применять в частных домах и квартирах, на дачах.

Прямым подключением

Такой вариант является наиболее безопасным, ведь при отсутствии дополнительных кабелей снижается риск того, что техника перегреется. В новостройках строители очень просто решают подобные вопросы: они не монтируют коробки, а просто изолируют кабель.

Через клеммную коробку

В новых квартирах есть раздаточные коробки, установленные в кухнях на уровне не ниже 60 см от поверхности пола. Прибор следует монтировать не далее двух метров от нее. Производятся клеммные коробки из качественного металла или прочного пластика.

Данная деталь уже подключена к домашней электросети, остается дело за малым — подсоединить технику. Схема простая и не требует особых навыков. Внутри блока имеется три цветных провода:

  • черный — фаза;
  • синий — ноль;
  • желтый — заземление.

Подключать жилы к блоку необходимо в соответствие с цветовой гаммой. Ошибиться в такой схеме просто невозможно.

Следует хорошо проверить качество затяжки соединительных винтов, после чего закрыть крышку.

Через розетку

Монтаж розетки со специальной конфигурацией и требуемым заземлением должен происходит с учетом вида данного элемента.

Сейчас на кухнях применяются розетки следующих основных типов:

  1. Российского производства — сверху располагается заземляющий провод, а вход повернут на 90 градусов к оставшимся двум отверстиям;
  2. Европейские — контакты выполнены с круглым сечением, а заземление находится в нижней части в форме прямоугольника. Такие экземпляры считаются устаревшим вариантом, ведь большинство стран перешло на свои индивидуальные виды;
  3. Белорусские модели — производятся с развернутыми контактами на 120 градусов.

Схемы подключения

Существуют стандартные схемы, по которым подключаются устройства, независимые от способа присоединения приборов к сети. Они бывают трех видов:

  • однофазная — подходит в том случае, если приспособление рассчитано на 220 В;
  • двухфазная — предназначена для прибора на 380 В;
  • трехфазная — для подключения техники на 380 В.

Полезно! Для уточнения нужной схемы подключения следует обратить внимание на тыльную сторону крышки клеммной коробки. Там указываются возможные вариации.

Однофазное подключение

Этот вид подключения предназначен для городских квартир многоэтажек. В них проводка выполняется за счет трехжильных кабелей. Для безошибочного подключения нового прибора следует применять медные перемычки с сечением не меньше 6 мм. Они чаще всего комплектуются с распределительными блоками и зажимаются болтами внутри. При отсутствии перемычек их можно докупить в магазине строительных материалов. Пять винтов из шести объединяются двумя шинами:

  • шина обеспечивает соединение болтов с обозначением «L» с номерными знаками от одного до трех;
  • следующая перемычка применяется для совмещения 4 и 5 единиц, которые обозначаются «N»;
  • оставшийся элемент необходим для заземления.

В соединительном процессе провода требуется распределять таким образом:

  • фаза (черный) устанавливается на L1, 2, 3;
  • нулевой (синего цвета) предназначен для N4, 5;
  • шестой контакт PE является заземляющим.

Двухфазное подключение

Эта схема рассчитана на использование в частных домах, реже — в квартирах. Стыковка осуществляется за счет четырехжильного провода. Тогда схема выполняется следующим образом:

  • перемычка устанавливается на L1, L2;
  • следующая шина крепится на N4, N5;
  • винтовая деталь и L3 оставляются свободными для заземляющего эффекта.

Реализация схемы проводится по следующим пунктам:

  • желтый провод накидывается на фазу А, которая состоит из клемм L1, L2, соединенных между собой шиной;
  • красная жила ставится на рядом стоящую клемму L3;
  • синий провод устанавливается на нулевки N4 и N5, стыкующиеся перемычкой;
  • желто-зеленый элемент предусмотрен в качестве заземлителя.

Трехфазное подключение

Данная вариация предусмотрена для применения в одноэтажных помещениях. На первый взгляд схема довольно сложная, однако реализовывается собственноручно быстро и легко. Осуществляется кабелем из четырех либо пяти жил. Необходима только одна перемычка для совмещения размещенных вблизи нулевых контактов N1, N2. Реализуется сбор по схеме по следующим правилам:

  • жила, имеющая желтый цвет, накидывается на фазу А с клеммой L1;
  • зеленый провод совмещается с фазным элементом В и контактом L2;
  • элемент красного оттенка крепится к фазе С и контакту L3;
  • жила синего цвета предусмотрена для нулевых клемм;
  • зеленая, желто-зеленая отводится в виде заземляющего предмета.

Заключение

Правильно установить и подключить электрическую плиту не так легко, однако, соблюдая все правила, можно сделать это самостоятельно. При соблюдении всех правил можно предотвратить негативные ситуации, которые могут быть вызваны в процессе эксплуатации прибора.

Основные требования к монтажу устройства:

  1. Для подключения в обязательном порядке необходимо применять трехжильный кабель из меди сечением от 4 либо 6 мм 2 . Диаметр зависит от выбранной длины сетевого провода;
  2. Устанавливая приспособление, необходимо помнить, что для него требуется отдельный автомат;
  3. Осуществляется монтаж УЗО ;
  4. Заземление аппарата происходит любым доступным методом, их насчитывается три вида.

По завершении установки электрической плиты на постоянное месторасположение требуется подключить ее к сети. Если весь процесс был проделан в правильном порядке, то индикатор, расположенный на панели устройства, оповестит световым сигналом о верном подключении.

Подключение должно осуществляться строго по инструкции, комплектующейся с агрегатом от завода-производителя. Пренебрегая установленными требованиями, можно лишиться всех гарантий по эксплуатации прибора.

Неправильный монтаж, выбор силовой розетки, нужного сечения питающих кабелей может привести к возгоранию электропроводки и пожару. Во избежание неблагоприятных ситуаций следует тщательно вычитывать инструкцию, приложенную к товару.

Как подключить электроплиту самостоятельно

О том, как подключить электроплиту самостоятельно, хотели бы знать многие хозяева квартир. На самом деле процедура это не такая сложная, как может показаться на первый взгляд, и вполне выполнимая. О том, как правильно установить подобное оборудование, и поговорим далее.

Необходимые инструменты

Для самостоятельного подключения электроплиты нужно будет приготовить:

  • Отвертку. Она понадобится для того, чтобы подсоединять провода к клеммам.
  • Индикатор. Этот прибор будет нужен для определения наличия фазы в сети.
  • Электропробник для поиска «нулевого провода».

В том случае, если возникнет необходимость в протягивании кабеля к щитку и установки новых розеток, также понадобится болгарка. Из кухни в данном случае придется вынести часть мебели. Поскольку штробление стен – работа пыльная, нужно будет также запастись полиэтиленом. Он понадобится для того, чтобы накрыть полы и оставшуюся мебель.

Принцип подключения электроплит (как на 220 В, так и на 380 В) одинаков. Самое главное – подсоединить соответствующие провода к нужным клеммам.

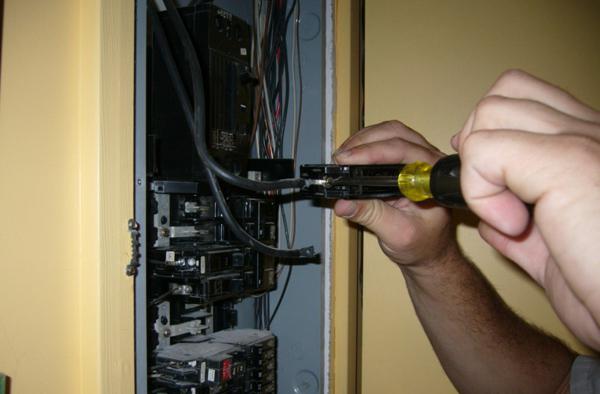

Проверка электрощитка

О том, как подключить электроплиту, поговорим чуть ниже. Прежде чем приступать к этой работе, следует обязательно проверить электрощиток на пригодность для такого мощного прибора. Располагается он обычно в подъезде. Вводной кабель, протянутый из него в квартиру, должен быть трехжильным. Фаза при этом будет обозначена буквой L, ноль – N, а земля – PE. При этом кабель должен быть медным и иметь сечение не меньше 6 мм. Если указанным требованиям он не соответствует, его нужно будет заменить.

Далее посмотрите на вводный автоматический выключатель. Он должен быть рассчитан на номинальный ток в 40-50 Ампер. Все вышесказанное справедливо для квартир, имеющих однофазную сеть. Номинальный ток вводного автомата в трехфазных сетях определяется в зависимости от данных конкретных обстоятельств.

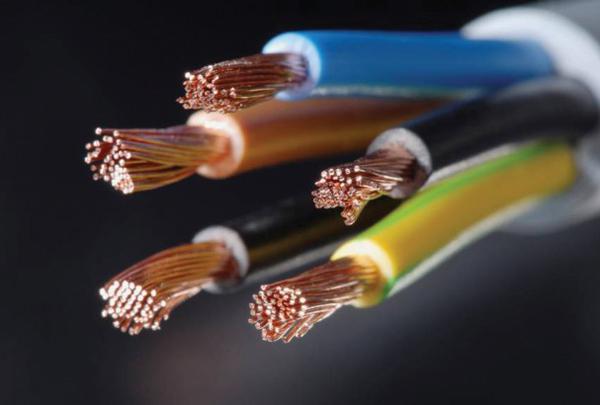

Каким должен быть питающий кабель

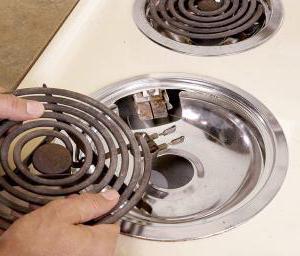

Вопрос о том, как подключить конфорку электроплиты, сводится в том числе и к правильному выбору проводов. В однофазной сети питающий кабель должен быть трехжильным и иметь сечение не менее 4 мм. Для трехфазной используется пятижильный с сечением не менее 2.5 мм 2 . Сами провода обязательно должны быть медными. При этом следует знать, что скручивать их с алюминиевыми нельзя. Подключать электрические плиты можно только в системе TN-S или TN-C-S, поскольку в системе TN-C отсутствует отдельный защитный проводник.

Как подключить новую электроплиту вместо старой

Перед тем как приступать к монтажным работам, обязательно отключите в квартире электричество. Тем самым вы обезопасите себя и близких от поражения током.

Для начала давайте посмотрим, как подключить электроплиту, купленную недавно, вместо отслужившего свое прибора. Сделать это несложно. Просто снимите со старого прибора вилку и переставьте ее на новый. Если этот элемент пришел в негодность, нужно просто купить новый. Для электроплит с максимальной мощностью в 7 кВт подойдут однофазовая вилка и розетка на 35 А. Для приборов помощнее (до 8.8 кВт) лучше приобрести модель на 40 А. Для маленькой плиты (до 3 кВт) подойдут вилка и розетка на 13 ампер. В этом случае можно осуществить подключение с кольцевыми цепями. Для модели помощнее делается радиальное подключение. В этом случае непосредственно к щитку распределения подводится специальный провод.

Как правильно подключить электроплиту в однофазной сети

Для подключения кабеля следует открыть заднюю панель плиты. Прикреплена она к стенке винтами. Далее в открывшемся гнезде следует найти отверстие. Сюда внатяг вставляется кабель. Этот шаг необходим для того, чтобы избежать подвижек провода в процессе работы. Прямо над отверстием вы увидите четыре точки подключения. Две предназначены для питания, к одной подключается заземление и еще к одной – ноль.

В городских квартирах, поскольку бытовые сети здесь однофазные, монтаж плиты обычно производится следующим образом:

  • Определяют, какие провода соответствуют нулю, какие фазе, а какие – заземлению.
  • Далее провод фазы подводится к соединенным перемычкой контактам L1, L2, L3. Можно подключить к любому.
  • Затем точно таким же образом подсоединяют нулевую клемму (к контактом обозначенным под №1 или №2). Они в плитке также соединены перемычкой.
  • Заземляющий провод соединяю с клеммой PE, находящейся внутри корпуса. Это шестой по счету (слева – направо) контакт.

Синий цвет изоляции в кабеле обычно соответствует нулю, а желто-зеленой заземлению. Провод фазы может быть красным, черным, коричневым, либо иметь какой-нибудь другой цвет. В том, что цвета соответствуют общепринятым нормам несложно удостовериться, заглянув в технический паспорт плиты.

В однофазной сети в том случае, если вы перепутаете места подключения нуля и фазы, ничего страшного не случится. Однако категорически запрещается подключать фазу на заземляющий контакт. Рассмотренный выше метод – ответ на вопрос о том, как подключить электроплиту Hansa, «Бош» и многие другие.

Подключение вилки и монтаж розетки в городской квартире

На следующем этапе все сделанные соединения проверяются на прочность. После этого на провод устанавливается приобретенная вилка. Вопрос о том, как правильно подключить электроплиту, зачастую сводится и к умению устанавливать розетки. Выполняется эта работа следующим образом:

  • Провода зачищаются на длину примерно в 1 см.
  • Первым крепят желтый провод заземления. Подсоединяют его на среднюю клемму.
  • Затем фиксируют два оставшихся провода в любом порядке.

Перед подключением розетки стоит еще раз удостовериться в отсутствии напряжения в сети. Сделать это можно с помощью индикатора. После присоединения подрозетник вставляется в гнездо в стене. Далее к нему винтами прикручивается сама розетка. Щели между корпусом и стеной, в том случае, если они имеются, следует замазать шпаклевкой.

Монтаж розетки в трехфазной сети

Эта разновидность сети используется в некоторых загородных домах. В этом случае подключение плиты должно производиться немного по-другому. В стену предварительно вмонтируется выключатель с тремя полюсами. Положение трехфазной розетки определяется по маркировке на крышке и надписям на ней. Располагаться они должны строго горизонтально. Подключение в этом случае также проводят, ориентируясь на цвет проводов, а также на маркировку розетки.

В том случае, если в доме используется трехфазная сеть, для подключения также важно правильно выбрать саму розетку. Это станет гарантией безопасности работы плиты и ее долговечности. На корпусе трехфазных розеток обычно указывается предельное значение тока, на который они рассчитаны. Определить сколько ампер потребляет плита не сложно. Для этого ее мощность нужно умножить на тысячу и поделить на напряжение в сети (обычно 380 Вольт).

Устанавливаем прибор

Далее рассмотрим, как подключить электроплиту самостоятельно к трехфазной сети. Для распределения нагрузки в этом случае в электрощит прокладывается медный пятижильный провод. К розетке и вилке он присоединяется кабелем марки ПВС 5х2.5.

В самой плите снимается перемычка между L1, L2 и L3. На эти контакты и нужно будет подключить три разноименные фазы. В данном случае многое зависит от марки прибора. К примеру, вопроса о том, как подключить электроплиту Bosch правильно, у вас вообще, скорее всего, не возникнет. На этих приборах уже на заводе предусматривается собранная схема. Но только на 220 Вольт.

Фаза, как и в городских квартирах, подключается к контактам под номерами 1, 2, 3, объединенным перемычками. Для сети в 380 Вольт последние нужно убрать и зафиксировать на эти контакты фазу.

Ноль крепится к четвертому и пятому контактам, соединенным перемычкой, а земля – к шестой, последней клемме. Таким образом, вы теперь знаете, как подключить электроплиту «Веко» или любую другую импортную модель к трехфазной сети.

Полезные советы

Итак, мы с вами выяснили, как подключить электроплиту. Далее дадим несколько рекомендаций, которые, возможно, будут кому-нибудь полезны:

  • Не выбрасывайте упаковку от плиты. Она пригодится в том случае, если вдруг после подключения выяснится, что прибор бракованный. Обратно в магазин без упаковки его не примут.
  • Перед началом подключения внимательно осмотрите плиту. На ней либо внутри нее не должно оставаться никаких остатков упаковки. После того как прибор будет включен в сеть, они могут просто-напросто загореться.
  • Проводка в старых домах советской постройки на мощность современной техники не рассчитана. К тому же в хрущевках обычно изначально протянуты алюминиевые провода. В таких квартирах кабель придется заменить медным.

О чем нужно знать

Как подключить электроплиту самостоятельно, вы теперь знаете. Выполняя эту работу, нужно помнить об определенных правилах и нормативах, соблюдать которые следует обязательно:

  • Плита подключается только на отдельный кабель, идущий от щитка, предназначенный специально для нее.
  • Нельзя подключать плиту через «жучок».
  • Кабель подключения в длину не должен превышать двух метров. Это позволит отодвигать прибор во время уборки.

Таким образом, мы с вами выяснили, как подключить электроплиту Hansa самостоятельно, прибор Bosh и большинство других. В том случае, если вы по каким-либо причинам не уверены в своих силах, лучше поручить эту работу специалисту. Хотя технически она не слишком сложна, однако наличия минимальных знаний в области электротехники, а также определенных навыков все же требует. Сделав что-нибудь неправильно, вы можете испортить прибор либо даже устроить пожар.

Если же вы все же решитесь выполнить эту работу самостоятельно, обязательно соблюдайте технику безопасности. Отключите электричество и на всякий случай подложите под ноги резиновый коврик. После того как плита будет подсоединена к проводке, сделайте пробное подключение. Если конфорки и духовка начали нагреваться – значит все в порядке. Работу можно считать оконченной.

Самостоятельное подключение электроплиты к сети 220 В, 380 В

Электричество — дело серьезное и опасное, но многие работы не требуют высокой квалификации и могут быть сделаны самостоятельно без привлечения специалистов. Например, подключить электроплиту можно имея лишь отдаленные представления об электричестве. Особенно, если розетка уже смонтирована. Все что остается — установить на шнур вилку и правильно его подключить к разъемам плиты. Хуже дело обстоит, если необходимо тянуть линию от щитка, но и тут можно справиться без помощи. Только помните, что все работы производят при отключенном электропитании.

Схема и способы подключения

Электрические бытовые плиты — мощное оборудование, потребляемый ими ток порядка 40-50 А. Это значит, что подключить электроплиту необходимо на выделенную линию электропитания. Она должна запитываться напрямую от квартирного или домового щитка. Питание подается через УЗО и защитный автомат. Сама плита может подключаться через розетку и вилку (специальные силовые), клеммную коробку. Также линия от автомата может напрямую заводиться на клеммы ввода на задней стенке.

Схема подключения электроплиты

Более надежное соединение — напрямую на входные клеммы плиты. В этом случае имеется минимальное число точек контакта, что повышает надежность. Но такой способ не совсем удобный: отключать электропитание можно только автоматом. Примерно такая же проблема и при использовании клеммной коробки, с той лишь разницей, что точек соединения больше.

Чаще всего используют подключение при помощи розетки и вилки. Это более удобно и привычно. Так как оборудование мощное, используют не обычные бытовые устройства, а специальные, которые называют еще силовыми — за их способность выдерживать значительные токовые нагрузки.

Обратите внимание, что при подключении мощного электрооборудования обязательно наличие заземления. Без него вам откажут в гарантийном ремонте, да и его отсутствие опасно для жизни, так что лучше не рисковать.

Электрические параметры и номиналы автоматов защиты

Как выяснили, в электрощитке должны стоять отдельные УЗО и защитный автомат. Через них подается фаза на розетку. Это пару можно заменить дифавтоматом. Это те же два устройства, но в одном корпусе. Минус берут с общей шины, проходит через УЗО, заземление берут с соответствующей шины.

Номинал автомата выбирается по максимальному потребляемому току. Эти данные есть в паспорте электроплиты и находятся обычно в пределах 40-50 А. В этом диапазоне номиналы идут с большим шагом — 40 А, 50 А, 63 А. Выбирать лучше ближайший больший — так меньше шансов на ложное отключение при работе на полной мощности. ТО есть, если заявленное максимальное потребление тока 42-43 А, все равно берете автомат на 50 А.

Схема подключения электроплиты

С другой стороны, полностью все конфорки и духовку, да еще на полную мощность, может и никогда и не включите, а более мощные автоматы стоят прилично дороже. Тут уж выбирать вам.

Номинал УЗО берут на ступень выше, чем у автомата. Если вы решили ставить автомат на 50 А, то УЗО необходим на 63 А, ток утечки — 30 мА.

Провод и его параметры

В последние годы при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Хоть они и намного больше стоят, но работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Выбирают сечение проводников в зависимости от типа сети — 220 В или 380 В, типа прокладки проводки (открытая/закрытая) а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

Таблица выбора сечения проводников

При выбирая типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Они хоть и более жесткие, но более надежные. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Как подключить электроплиту к сети 220 В

Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается. Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Подключение кабеля к электроплите

Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

Клеммная колодка, к которой надо подключить электрический шнур

Рядом располагаются схемы подключения для разных сетей.

Схематичное изображение подключения для разных сетей

При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.

Подключение кабеля к электроплите

Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.

Лучше проводники оконечить контактными пластинками

Установка вилки

Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.

Так выглядит вилка для подключения электроплиты

Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.

Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.

Подключение провода к электроплите

Два других контакта — это «фаза» и «ноль». Куда какой из них подавать — не важно, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». Иначе будет короткое замыкание. Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).

Как определить фазу в установленной розетке

Если электроплита у вас уже стояла ранее, и розетка имеется, надо в ней найти,где располагаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, вмонтированный в корпус. Если он горит, значит напряжение есть и это — фаза. Если напряжения нет, светодиод не загорается, и это — ноль.

Землю определить еще проще: это контакт вверху или внизу.

Подключение к трехфазной сети 380 В

В этом случае покупаются автомат и УЗО для трехфазной сети, провода должны быть пятижильные (сечение определяется по той же таблице, только значение смотреть надо в графе 380 В). Вилка и розетка тоже должны иметь по пять контактов.

Сам процесс подключения ничем не будет отличаться, только количеством проводов. Разница будет при подключении провода к выходным клеммам электроплиты. Устанавливаться будет только одна перемычка — на контакты 5 и 6. Все остальные подключаются отдельными проводниками.

Схема подключения электроплиты к трехфазной сети

Также необходимо отслеживать положение «земли» и «нейтрали» (или говорят еще «нуля»). Цветовое соответствие проводников на фазах некритично, но удобнее, если они тоже совпадают.

Подключение электроплит hansa, electrolux, bosch, zanussi и других

Электроплиты уже давно вошли в наш обиход, но, к сожалению, далеко не все знают, как их подключать.Итак, если Вы приобрели одну из таких плит и собираетесь самостоятельно ее подключить, данная статья вам в этом поможет. В ней мы, пошагово, постараемся объяснить, как это сделать грамотно, а главное безопасно!

Так же стоит отметить, что хоть электроплиты и считаются бытовыми, но потребляют достаточно большую мощность — это стоит учитывать как при монтаже, так и при дальнейшей эксплуатации нагревательных электроприборов в быту.

Перед установкой, внимательно ознакомьтесь с содержанием инструкции по монтажу. Если какие-то пункты вызвали у вас сомнение, то лучше доверить монтаж квалифицированному электрику. Помните, что гарантия завода производителя не распространяется в случае подключения электроплиты с нарушением правил и норм по монтажу электрооборудования.

Предлагаем рассмотреть, как правильно выбрать комплектующие для монтажа: кабель, вилку, розетку, автоматический выключатель. Подключить электроплиту и духовой шкаф к однофазной, двухфазной, трехфазной сети электропитания напряжением 220 и 380 Вольт своими руками.

Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 — Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

Таблица: подбор сечения кабеля

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию. УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2 — Установка розетки

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты:

  1. Розетка должна быть выполнена из качественных материалов, и обеспечивать надежный электрический контакт.
  2. Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода вместе, подключая их к одному контакту.
  3. Для подключения розетки используйте только медный кабель.
  4. Сечение кабеля должно соответствовать таблице приведенной выше.
  5. Розетка устанавливается на ровную, не горючую поверхность.
  6. Если у вас кирпичная стена, накладную розетку желательно установить на специальную подкладку, это не даст основанию розетки треснуть при монтаже.
  7. Не устанавливайте розетку слишком близко к горячим поверхностям, рукомойникам, железным трубам, оконным и дверным проемам.
  8. При замене старой розетке, убедитесь что изоляция проводов не повреждена и нет следов перегрева кабеля.
  9. Цвета проводов должны совпадать назначению проводов, как в розетке, так и в вилке.
  10. Все винтовые зажимы должны быть закреплены должным образом. Многожильные провода следует предварительно пропаять паяльником, в месте их крепления к контактам розетки.
  11. После установки розетки, убедитесь в правильности подключения проводов. С помощью мультиметра проверьте отсутствия короткого замыкания.

Включите автоматический выключатель в распределительном щите квартиры. Мультиметром проверьте наличие напряжения на фазных контактах розетки.

Шаг 3 — Откройте заднюю панель плиты

Для подключения кабеля к электроплите, на задней ее стороне нужно найти и открутить небольшую крышку, которая закрывает клеммы для проводов.

Задняя стенка бытовой плиты

Шаг 4 – Крепление кабеля

После того как вы сняли крышку нужно закрепить кабель. Это делается для того что бы избежать случайного выдергивание кабеля из плиты. Вставьте кабель и закрепите его на корпусе плиты в специальном зажиме.

Отверстие под проводку кабеля ЗВИ

Шаг 5 – Установка медных перемычек

В зависимости от количество фаз питания, подключение проводов осуществляется по-разному. Что бы правильно согласовать подключение плиты к различным сетям питания, в комплекте с клеммной колодкой, идут специальные медные перемычки. Согласно выбранной Вами схемы, установите перемычки в колодку и затяните винты, где не будут подключаться провода.

Подключение проводов к бытовой плите

Шаг 6 — Подключите провода

Очень важно правильно подключить провода на клеммной колодке! В документации и зачастую на самом корпусе, возле крышки, есть схема подключения с различными видами питающей сети. Согласно схеме, которая подходит в вашем случае, подключите провода к клеммам. Цвет проводов должен соответствовать подключению в вилке и розетке. Первым подключает провод заземления — желто-зеленый, затем нейтральный провод — синий. Затем фазные провода, коричневый и два черных. Здесь главное ничего не напутать, чтобы не вывести оборудования из строя.

Перемычкой соединияем изолированную нейтраль и заземление

Шаг 7 – Закрытие панели

После подключения всех проводов, еще раз проверьте схему подключения, убедитесь, что нет ошибок. Хорошо подтяните зажимные винты. Но помните: во всех плитах разъем выполнены из хрупкого материла, не применяйте больших усилий, иначе Вы можете повредить его. Теперь можно закрыть крышку и завинтить болты крепления.

Итоговое подключение проводов к бытовой электроплите

Шаг 8 – подключение к сети

Перед подключением печи к сети, убедитесь, что схема собрана правильно, все токоведущие части закрыты. Включите автомат и УЗО, проверьте наличие напряжение в розетке. Включите электроплиту в сеть. Согласно инструкции, убедитесь в правильности работы всех ее функций.

Видео: видео-инструкция по подключению электроплиты


Подключение плиты в однофазной сети

В отличие от частного дома или производственного предприятия, в квартире нет возможности подключить электроплиту к трехфазной сети. Поэтому мы будем рассматривать однофазное подключение, используемое квартирах. Большинство плит имеют следующие клеммы для подключения проводов: L1; L2; L3; N1; N2; и заземляющий контакт.

Для подключения такой электроплиты в домашнюю однофазную сеть 220 В необходимо:

  • поставить перемычку между клеммами L1 и L2, L2 и L3,
  • подключить к L2 фазный провод — коричневого цвета;
  • оставить перемычку между клеммами N1 и N2;
  • подключить к N2 нейтральный провод — синего цвета;
  • к заземляющему контакту, отмеченному специальным значком, подключить провод заземления — желто-зеленого цвета.

Количество и название клемм может отличаться, уточняйте эти данные в документацию на прибор.

Однофазная схема подключения электрической плиты

Подборка видео-руководств по теме:


https://www.youtube.com/watch?v=nP2fLbOR6FI

Читать еще:  Идеи для кухни фото
Ссылка на основную публикацию
Adblock
detector
