Названия конструкций крыши

Устройство стропильной системы крыши

Чтобы отстроенный дом прослужил много лет, будучи крепким и надежным, ему нужен не только хороший фундамент. Не менее значимым элементом является стропильная система крыши, которая принимает на себя все превратности непогоды. И она с честью должна выдержать нагрузки в виде порывов ветра, обильных снегопадов и сильных ливней. Поговорим о том, как устроена и как правильно построить эту систему.

Требования предъявляемые к стропильной системе

Жесткость

Прежде всего, каждая деталь системы, а также места соединений обязаны быть жесткими, не деформируясь ни при усилии сдвига, ни при усилии распора. Основа всей конструкции – треугольник. Именно такую форму имеют рамы (фермы), которые закрепляются параллельно друг другу. Их жесткая фиксация обеспечивает крыше необходимую устойчивость. А вот если фермы получились подвижными, недалеко и до беды. Такая неполноценная крыша и сама может разрушиться, и стены обвалить.

Небольшой вес

Крыша не должна быть тяжелой, поэтому систему стропил, как правило, делают из дерева. Если же вес кровли солидный, то несущую основу делают из металла. Или берут хвойное дерево, не ниже первого сорта, с влажностью ниже 18 процентов. Использование антисептической обработки и применение антипиренов для защиты от огня – два обязательных условия. Тогда узлы крепления стропильной системы кровли будут прочными и крепкими.

Высокое качество материала

Дерево для стропил должно быть следующим:

  • Древесина берется 1 — 3 сорта. Трещин и сучков должно быть по минимуму. На метр может быть 3 сучка высотой не более 3 см. Трещины допустимы не по всей глубине, длиной до половины длины доски.
  • Несущие элементы делают из деревянных деталей толщиной от 5 см, площадью от 40 см 2 .
  • Хвойные доски могут быть длиной до 6,5 м, а лиственные – до 4,5 м.
  • Прогоны, подушки и мауэрлат делают из твердых лиственных пород дерева. Их обрабатывают антисептиком.

Основные части конструкции стропильной системы

Продумывая устройство стропильной системы крыши, необходимо знать, из каких деталей эта самая система состоит.

#1. Мауэрлат – это как бы фундамент всей системы. Он помогает равномерно распределить нагрузку на стены.

#2. Стропильная нога определяет угол наклона ската, а также общий вид кровли, жестко фиксируя отдельные элементы.

#3. Прогон – скрепляет ноги стропил. Коньковый прогон находится вверху, боковые прогоны – сбоку.

#4. Затяжка – не дает стропильным ногам разъезжаться, соединяя их внизу.

#5. Стойки и подкосы – дают ногам стропил дополнительную устойчивость. Они упираются в лежень (который лежит внизу параллельно коньку).

#6. Обрешетка — набивается перпендикулярно стропильным ногам и представляет собой обрезные бруски или доски. Она призвана передавать всю нагрузку от кровельного материала на стропильные ноги.

#7. Конек крыши — это место соединения двух скатов крыши. Вдоль конька набивается сплошная обрешетка для усиления данной части крыши.

#8. Кобылки — применяют для создания свеса в случае если длинна стропильных ног не достаточна.

#9. Свес крыши — это элемент предназначенный для защиты от попадания на стены избыточного количества осадков.

Теперь рассмотрим такой сложный узел как стропильная ферма. Она имеет плоскую форму, а входят в нее, кроме стропил, растяжки, стойки и раскосы. Их располагают так, что нагрузки на стены внутри дома не происходит. Лишь внешние его стены являются опорами, причем нагрузка идет вертикально. Расстояние между фермами определяется расчетами. Если пролет большой, то ферма состоит из нескольких деталей. У чердака нижний пояс фермы служит в качестве потолка.


Выше приведены примеры деревянных стропильных ферм, кроме этого в некоторых случаях применяют фермы сделанные из бетона и металла.

Формы крыш и стропильных систем

Односкатная крыша.

Самое простое устройство стропильной системы имеет крыша с одним скатом, который наклонен под углом от 14 до 26 °. Если дом маленький, а пролет его не превышает 5 м, то нужна система стропил наслонного типа. Опирается она на внешние стены, а также на стену внутри здания (если она есть). Когда пролет более 5 м, нужно использовать стропильные фермы.


Устройство стропил односкатной крыши.

Двускатная крыша

Крыша с двумя скатами также несложная, под ней располагается мансарда или чердак. Уклон ее от 14 до 60 °. Если внешние стены отстоят друг от друга менее чем на 6 метров, делают висячую стропильную систему. Наслонные стропила нужно использовать тогда, когда пролет велик и есть внутренние опоры.

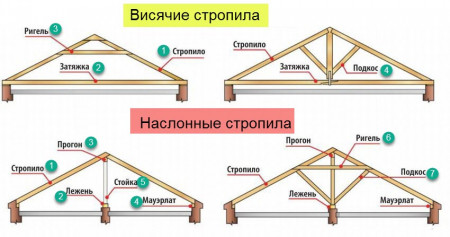

Устройство висячих и наслонных стропиль двускатной крыши.

Четырехскатная крыша

Крыша с четырьмя скатами называется вальмовой или полувальмовой. Ее уклон бывает от 20 до 60 °, а пролет может составлять – до 12 м. При этом должны иметься внутренние опоры. Фронтонные стены в данном случае отсутствуют, что экономит материалы. Однако монтаж подобной крыши сложнее, чем двухскатной. Для такой конструкции крыш стропильные системы делаются либо наслонного типа, либо с применением стропильных ферм.


Особенности конструкции четырехскатной крыши.

Ломанная крыша

Крыша ломаная, или мансардная, внизу может иметь уклон до 60 °. А вот вверху она обычно более пологая. За счет этого площадь мансарды увеличивается. Такая крыша хороша для домов, где ширина не достигает 10 м. Как и в предыдущих случаях, можно применять наслонную систему стропил. Однако фермы использовать предпочтительнее.


Устройство ломанной крыши.

  • Выше перечислены наиболее распространенные, но далеко не все формы крыш, подробнее смотрите материал: Виды крыш частных домов по конструкции и геометрическим формам

Типы стропильных систем — чем они отличаются между собой

Выбирается тот или иной тип стропильной системы не спонтанно, а в зависимости от конструкции строящегося дома и его размеров. Далее о каждом виде стропильных систем.

Система с висячими стропилами

Они хороши для крыш с двумя скатами, где пролет не более 6 метров, а стен внутри не имеется. Внизу опорой стропил служит мауэрлат, а вверху – они опираются друг на друга. Еще имеется затяжка, уменьшающая распор стропил на стены дома. Балочные затяжки размещены в самом низу стропильных ног – они одновременно служат в качестве балок перекрытия. Кстати перекрытие верхнего этажа, выполненное из железобетона, тоже может играть роль затяжки. Если затяжку делают повыше, она уже называется ригелем. Если пролет между наружными стенами более 6 м необходимо применение опорных стоек и раскосов для поддержания стропильных ног. При этом длинна нижней части стропил т. е. части после подпорки, должна быть не более 4,5 м.

Перечислим несколько важных фактов об их конструкции:

  • Опирать свес крыши на низ стропильных ног, выведенных за пределы стены, не стоит. Гораздо лучше для опоры таких стропильных систем крыши подойдет кобылка (при этом ширину свеса делают до метра). И тогда нога будет всей плоскостью опираться на мауэрлат. Сечение кобылок обычно меньше сечения стропильных ног.
  • На скате нужно прибить ветровую доску, от конька к мауэрлату. Наклон делают от чердака. Это необходимо, чтобы крыша стала жесткой, не шаталась и не разрушалась ветром.
  • Если влажность деревянного стропильного материала более 18 %, готовьтесь к тому, что система стропил после высыхания дерева может стать шаткой. Поэтому соединяйте такое дерево не гвоздями, а болтами – их подтянуть можно в случае чего. А еще лучше использовать винты или ершенные гвозди.
Читать еще:  Шкаф купе лдсп фасады

Наслонные стропильные системы

Они подходят для крыш, где пролет составляет от 10 до 16 м. Уклон может быть любым, а внутри здания должны быть несущие стены или колонны. Вверху стропила опираются на коньковый прогон внизу — мауэрлат. Коньковый прогон поддерживается либо внутренней стеной (лежнем), либо стойками. Так как нагрузки имеются лишь вертикальные, то в затяжке потребности нет.

Когда пролет большой (до 16 м), можно заменить прогон конька двумя боковыми, которые будут опираться на стойки. Чтобы стропильные ноги не гнулись, нужны подкосы и ригели. Если изготавливают мансарду, опорой наслонных строил можно сделать стену, высота которой от 1 до 1,5 м. Ну, или применить ломаную мансардную крышу (с ломаными скатами).

На что необходимо обращать особое внимание:

  • Каждый из элементов данной системы не должен иметь толщину менее 5 см.
  • Гладкая прогаблеванная поверхность всех узлов стропильной системы – необходимое условие. Так они не прогниют и не так сильно будут подвержены грибку.
  • Добавление дополнительных узлов «от фонаря» в рассчитанную систему стропил запрещено. Иначе нагрузки могут возникнуть совсем не там, где нужно.
  • Мауэрлат (его подошва) обязан лечь строго горизонтально относительно стен. Требует горизонтальности и поверхность стыковки мауэрлата со стропильной ногой. Иначе может и опрокинуться опора.
  • Стойки и подкосы располагают максимально симметрично.
  • Чтобы стропила не мокли и не подгнили, делают хорошую вентиляцию. Для этого в крыше мансарды предусматривают щели, в крыше чердака – продухи.
  • Там, где стропильные узлы стыкуются с каменной кладкой, нужна гидроизоляция. А то конденсат испортит дерево.
  • Не имеющая опоры или подкоса, нога стропил, делается длинной не более 4,5 м.

Соединительные элементы

Чтобы крыша получилась надежной, узлы стропильной системы должны правильно соединяться. Нужно при этом учесть направление и силу нагрузок (как статических, так и динамических). А еще важно предусмотреть возможное растрескивание дерева от усушки, сделав так, чтобы узлы системы стропил при этом не перестали исправно работать.

Ранее все детали стропильной системы скрепляли между собой врубками. Это надежно, но не слишком экономно. Ведь для этого нужно, чтобы деревянные конструкции имели большие сечения, которые позволяли бы делать врубки безопасно ослабляя деревянные элементы.

Поэтому в нынешнее время узлы стропил скрепляют не врубками, а нагелями и болтами.


Способы крепления стропильных ног.

Популярно применение перфорированных стальных накладок, имеющих покрытие от коррозии. Закрепляют накладки гвоздями или пластинами с зубцами, утопленными в дерево. Такой крепеж для стропильной системы удобен тем, что:

  • Накладки уменьшают расход дерева на одну пятую, так как требуются элементы меньшего сечения, чем при врубке;
  • они могут монтироваться мастером с не очень большим опытом;
  • они закрепляются весьма быстро.


Перфорированные пластины использующиеся для крепления стропил.

На последок можете посмотреть полезное видео в котором рассказывается о всех самых важных моментах конструирования стропильной системы крыши.

Конструктивные элементы крыши: общие описания и схемы

Вступление

Любая крыша дома это строительная конструкция, состоящая из отдельных конструктивных элементов. О них и поговорим в этой статье.

Основные конструктивные элементы крыш

К основным элементам крыши относятся:

  • Несущие элементы конструкции (1);
  • Элементы пароизоляции (3);
  • Тепловая изоляция (2);
  • Кровля (4).

Какой бы формы и конструкции крыша не была, эти перечисленные элементы будут присутствовать в её конструкции.

Несущие конструкции крыши

Несущая конструкция крыши принимает на себя вес крыша со всеми элементами, вес снега покрывающего крышу зимой, напор ветров. Принимая нагрузку, несущая конструкция передает их стенам дома и специальным опорам.

Несущими конструкциями могут быть:

  • Стропила и фермы из дерева (частные дома и коттеджи);
  • Сборные ЖБ панели (многоквартирные дома);
  • Монолитный железобетон (монолитные дома);
  • Листы профнастила (промышленное строительство);
  • Готовые панели покрытий.

По тематике сайта, остановимся более подробно на несущих элементах называемых стропила и фермы.

Стропила и фермы

На время забудем о железобетонных стропилах, которые применяются в больших пролетах промышленных зданий. Это не наша тема. Также, только для информации, узнаем, что фермы это несущие конструкции промышленных зданий с пролетами между стенами или опорами от 12 до 36 метров.

В строительстве кирпичных и деревянных домов за городской чертой, основным материалом из которых изготавливают стропила, является дерево.

В частном домостроении различают два типа стропил: висячие и наслонные.

  • Висячие стропила имеют одну опору на стены в одной точке;
  • Наслонные стропила, имеют опору не только на конце, но и в средней части, причем не обязательно в одной средней точке.

Наслонные стропила

Выбор типа конструкции стропил зависит от проектируемого расстояния между стенами дома.

  • Если расстояние между стенами более 6,5 метров, то проектируются наслонные стропила с промежуточными опорными столбами.
  • Если расстояние между пролетами 10-12 метров, то проектируют наслонные стропила с одной опорой;
  • При пролетах около 15 метров, опор ставят две.

При строительстве, и это должно быть показано в проекте дома, стропильные ноги наслонного стропила, нижним краем упираются:

  • В срубе или доме из бруса на верхний венец сруба;
  • В каменных домах на опорные бруски, называемые мауерлаты;
  • В каркасных домах на верхнюю обвязку каркаса.

Висячие стропила

  • Висячие стропила по конструкции это две стропильные ноги соединенные внизу элементом, называемым затяжка. Она не дает ногам разъехаться.
  • Если пролет между стенами от 6 до 8 метров, то в верхнюю часть висячих стропил врезают силовой ригель – брус параллельный затяжке.
  • Если пролет более 8 до 10 метров, то ригель подпирается бабкой.

Примечание: Все соединения в деревянных строениях производятся врубкой с соединением болтами, гвоздями, скобами через накладки или без них.

Пароизоляция крыши

Пароизоляция крыши делается под теплоизоляцией, для защиты её от влаги проникающей из дома. Для пароизоляции используют:

  • Рулонные битумные материалы (рубероид, пергамин);
  • Рулонные пленочные материалы (различные полиэтиленовые и полипропиленовые пленки);
  • Обмазочные материалы (битумная мастика горячая или холодная).

Теплоизоляция крыши

Теплоизоляция защищает крышу и дом от холода и жары. По конструкции теплоизоляция может быть:

  • Монолитной;
  • Сборной;
  • Их сыпучих материалов.

Монолитная теплоизоляция делается из легких бетонов и применяется в конструкциях плоских крыш;

Сборная теплоизоляция, делается из заводских листов утеплителя, из пено-полиуретана, пено-полистирола, минеральной и каменной ваты. Используется в скатных крышах.

Сыпучая теплоизоляция это слои керамзита, перлита, вермикулита, которая чаще применяется в конструкциях плоских крыш или панелях фабричного изготовления.

Конструкция и элементы крыши: названия и назначения

Крыша — верхняя изолирующая и ограждающая часть здания, которая служит для защиты здания от неблагоприятных воздействий окружающей среды.Состоит из водоизолирующего слоя и основания (обрешетки, сплошного настила), укладываемого по несущим конструкциям крыши.

Крыша состоит из несущей и ограждающей конструкций. Огораживающие конструкции — это кровля и фронтон/щипец. Несущая конструкция — стропильная система.

Чердак — это пространство между поверхностью покрытия (крыши), наружными стенами и перекрытием верхнего этажа.

Конструкционные характеристики

По конструкционным характеристикам:

  • крыша может иметь чердак или может быть безчердачной (такую крышу называют — покрытие);
  • по уклону крыша может быть плоской или скатной;
  • крыша может иметь надстройки (мезонин, слуховые окна и т.п.);
  • самые распространенные крыши по геометрии бывают следующие: плоские, двухскатные, двухскатные ломаные, двухскатные со слуховым окном, складная (конверт), многощипцовая, шатровые, вальмовые, полувальмовые.

Скат — грань, наклонная поверхность крыши.

Читать еще:  Чем можно утеплить каркасный дом

Уклон — показатель крутизны крыши, определяется тремя способами: в градусах угла между скатом крыши и перекрытием верхнего этажа; в процентах — отношение высоты крыши (H) к проекции ската крыши на перекрытие верхнего этажа (L), умноженное на 100 = (H/L)⋅100; в пропорциях (H:L).

Скатная крыша — крыша, имеющая уклон более 6° (10%). С меньшим уклоном называют — плоская крыша.

Мезонин — надстройка небольшой высоты над частью, обычно центральной, малоэтажного жилого дома, имеющая собственную крышу, возвышающуюся над общей.

Слуховые окна — проемы для освещения и проветривания чердачных помещений, а также для выхода на крышу.

Типы крыш по геометрии

Эксплуатационные характеристики

По эксплуатационным характеристикам:

  • крыша может иметь нежилой чердак и жилой (мансарда);
  • эксплуатируемую кровлю и не эксплуатируемую.

Мансарда (этаж мансардный) — жилой чердак. Мансарда может быть не утеплённой (утепляется только перекрытие верхнего этажа) и утепленной (утепляются скаты крыши).

Кровля эксплуатируемая — плоская кровля, используемая как по прямому назначению, так и в других эксплуатационных целях: зона отдыха, спортивная площадка, газон и т.п.

Ограждающие конструкции крыши

Кровля — верхнее ограждение (оболочка) крыши, непосредственно подвергающееся атмосферным воздействиям. Предохраняет здание от проникновения атмосферных осадков.

Фронтон — торцевая часть крыши, часть фасада здания, ограждающая конструкция между скатами крыши. Служит для создания замкнутого помещения под крышей (чердака) и для его защиты от неблагоприятных воздействий окружающей среды. Фронтон отделен от от нижней части стены карнизами и, как правило, изготовлен из другого материала, чем стена, например, стена из бруса или кирпича, фронтон из досок.

Щипец (вимперг) — верх торцовой стены строения, имеющий остроугольную форму и находящийся между двумя скатами крыши, но, в отличие от фронтона, щипец не отделён от стены карнизом и образует с фасадом единую плоскость и изготовлен из одного материала. Если сравнивать щипец с фронтоном, то отличие будет, в отсутствии карниза, визуально разделяющего стену и фронтон, и материал фронтона может отличаться от материала стены.

Козырёк — мини крыша, которая располагается над торцевыми стенами под фронтонами и служит для предохранения стен от атмосферной влаги.

Свес крыши — наружная полоса ската крыши, выступающая за линию стены. Служит для предотвращения попадания атмосферных осадков на стены и составляет не менее 75-80 см. Свес крыши разделяют на фронтонный и карнизный.

Карниз крыши — это конструкция состоящая из свеса крыши и её закрывающей части снизу и сбоку. Карниз отличается от свеса тем, что полностью закрывает все элементы стропильной конструкции выходящие за линию стен. Карниз оберегает не только от атмосферных осадков, но и препятствует проникновению сырости и разной живности на чердак и в подкровельное пространство. Карнизы могут быть не только полностью частью крыши, но и частью стены. Карниз опоясывающий весь периметр стены называют — венчающий карниз. Например, когда карниз крыши переходит в козырек, отделяющий фронтон от стены. Софит — подшивная карнизная доска.

Элементы кровли

Конёк — самый верхний элемент кровли в виде уголка, служащий для закрытия стыка скатов крыши.

Вальма — треугольный скат 4-х скатной крыши, расположенный с торца дома, крытый сверху упирается острым концом.

Полувальма — вальма, длина которой по уклону укорочена со стороны конька крыши или со стороны торца здания.

Ендова (разжелобок) — внутренний угол крыши в виде желоба, образованный соединением двух скатов.

Хребет (ребро) — линия пересечения двух скатов, образующих внешний угол.

Продухи — вентиляционные отверстия в скатной кровле.

Аэраторы — продухи плоских кровель, механические приспособления для вентиляции в слоях полного пирога плоских кровель. Обязательно использовать при устройстве нового ковра по старому.

Выкружка — переходной бортик от основания плоской крыши к примыканию, обычно устраивается под углом 45° для сглаживания углов сопряжений.

Разуклонка — устройство стяжки на плоской кровле с приданием кровле малых уклонов и образованием коньков и ендов.

Подкровельные пленки — применяются для защиты теплоизоляции и несущих конструкций крыши от попадания влаги.

Основной гидроизоляционный (или кровельный) ковер — слои рулонных материалов или слои мастик, армированных стекло- или синтетическими материалами, последовательно выполняемые и по основанию под кровлю.

Балластная система — система крепления мягкой кровли на плоских крышах с высокой несущей способностью, а также в эксплуатируемых крышах. Доступна, проста в устройстве и не повреждает основной гидроизоляционный ковер, а кроме того, обеспечивает его дополнительную защиту от механических повреждений и ультрафиолетовых лучей.

Воротник — защитная окантовка кровельным железом выступающих элементов кровли.

Капельник — элемент стального покрытия парапетов, брандмауэрных стен в виде загнутого вниз края.

Водосборный желоб — элемент скатной кровли с наружным водостоком, предназначенный для сбора воды и принудительного сброса в водосточную трубу атмосферной воды.

Водосточная труба — труба, служащая для стока воды.

Несущие конструкции крыши

Стропильная система — конструкция, состоящая из стропил и других элементов, воспринимающая и противостоящая всем видам нагрузок и передающая их на стены строения. Состоит из стропильных ферм.

Ферма — конструкция из скрепленных между собой брусьев или стержней.

Стропило (стропильная нога) — элемент стропильной фермы, воспринимающий, все виды нагрузок и передающий их на стены, и верхнее перекрытие строения, служат опорой для кровли. Нижним концом упирается в стену, а верхним соединяется под углом с противоположной стропильной ногой.

Стропила наклонные — имеют упор на концах и средней частью (в одной или нескольких точках).

Стропила висячие — опирающиеся в нижней части на затяжку или мауэрлат и в верхней коньковой части опираются друг на друга или на подконьковый прогон (без промежуточных опор).

Конёк — верхнее горизонтальное ребро крыши, соединяющее стропильные фермы.

Коньковая схватка — кусок доски/фанеры или металлической накладки соединяющий стропила в коньке.

Мауэрлат — брус, расположенный по периметру стены, на который опираются нижние концы наклонных стропил. Мауэлат позволяет распределить сосредоточенную нагрузку от стропил на весь участок стены.

Стойка — отрезок доски/бруса опирающийся на затяжку и поддерживающий стропильную ногу, служит для разгрузки стропил и для организации стен мансарды.

Бабка — центральная стойка, которая упирается в конёк.

Подкос — стойка под углом.

Ригель — отрезок доски, соединяющий стропильные ноги между собой. Служит для увеличения жёсткости стропильной фермы и препятствует разъезжанию стропильных ног.

Затяжка — бревно/брус/доска соединяет стропильные ноги между собой. Отличается от ригеля тем, что затяжка опирается на мауэрлат и лежни.

Кобылка — отрезок доски, удлиняющий стропильную ногу для организации свеса крыши.

Слега — направляющая под натуральную черепицу.

Основание кровли — поверхность, на которую укладывается кровельное покрытие. Обычно выполняется в виде обрешетки или сплошного настила.

Обрешётка — подкровельный настил из досок или брусков, прикрепляемые к стропилам и служащие основанием для кровельного покрытия. Обрешётка воспринимает всю весовую нагрузку от кровли и через контробрешётку и черновой настил передаёт её на стропильную систему.

Контробрешётка — бруски минимальным сечением 30×50 мм, располагающиеся под обрешёткой, перпендикулярно ей и обеспечивающие вентиляцию подкровельного пространства и служащие для закрепления гидроизоляционной пленки.

Черновой настил — настил из досок, ДСП, ДВП или других видов плит, которые прибиваются непосредственно к стропильной системе и служит основой для гидроизоляционного материала и основанием для крепления контробрешётки.

Читать еще:  Ванная комната темного цвета фото

Обрешётина — элемент обрешетки, который изготовляется из деревянных брусков, реек или планок из хвойных пород (без обзола и проходных сучков) не ниже второго сорта, на который укладывается черепица. Минимальное сечение бруска — 30×50 мм.

Все материалы, представленные на сайте, носят исключительно справочный и ознакомительный характер и не могут считаться прямой инструкцией к применению. Каждая ситуация является индивидуальной и требует своих расчетов, после которых нужно выбирать нужные технологии.

Не принимайте необдуманных решений. Имейте ввиду, что то что сработало у других, в ваших условиях может не сработать.

Администрация сайта и авторы статей не несут ответственности за любые убытки и последствия, которые могут возникнуть при использовании материалов сайта.

Сайт может содержать контент, запрещенный для просмотра лицам до 18 лет.

Крыша: виды, особенности, нюансы выбора

Зачастую, говоря о выборе крыши, имеют в виду только кровельное покрытие, а говоря о кровле, подразумевают крышу в целом. И хотя такая подмена понятий вполне допустима, все же исходные значения у терминов разные. И если выбор типа кровли пусть и нежелателен, но допустим уже в процессе строительства, то сама крыша, как один из важнейших конструктивных элементов дома, должна тщательно просчитываться и проектироваться. В данном материале рассмотрим основные типы крыш, составляющие конструкции и особенности выбора.

Содержание

  • Крыша – это…
  • Основные типы крыш
  • Устройство крыш
  • На что обратить внимание при выборе крыши

Что такое крыша

Крыша – верхний элемент в конструкции дома, выполняющий основную защитно-декоративную функцию. Она не только защищает дом от всех внешних влияний и предотвращает отток тепла, но и обеспечивает привлекательность здания за счет формы, габаритов и кровельного покрытия. Крышу еще называют пятым фасадом, подразумевая именно ее эстетические параметры, в идеале, соответствующие выбранному архитектурному стилю. Иногда именно крыша «вытягивает» скучную типовую коробку, например, за счет высоты, непропорциональных скатов или удлиненных свесов.

Что касается разницы между крышей и кровлей, то конструктивно, крыша, это сложная, сборная система из различных элементов.

А кровля – именно финишное покрытие крыши с защитно-декоративными функциями. И, как уже говорилось, в обиходе эти понятия взаимозаменяемые. Но если крыша без кровли под временным покрытием (баннеры, рубероид, пленки и др.) при необходимости простоять может, то полноценная кровля отдельно от крыши невозможна в принципе.

Большинство кровельных материалов универсально и подходит практически под все виды крыш, варьироваться будет только сложность работ и количество отходов, то есть – цена вопроса. Однако есть и покрытия, требующие особого конструктива, закладываемого в проект, поэтому в любом случае, оптимальный вариант, когда и тип кровли определяется сразу, на этапе проектирования, особенно, если речь о больших домах и сложных крышах.

На практике же и дома до сих пор сплошь и рядом строят без проекта, «из головы», что уж говорить о крышах, но при таком подходе увеличивается риск получить недострой разной степени готовности. Тем более что при нынешнем обилии специализированных графических редакторов и онлайн-калькуляторов, даже не самый продвинутый пользователь в состоянии выполнить хотя бы примитивный эскиз и просчитать нагрузки, было бы желание.

Основные типы крыш

Все крыши условно можно поделить на два основных типа:

Плоские крыши

Многослойные горизонтальные конструкции практически без уклона, 1-2⁰ (до 4⁰) необходимые для отвода осадков визуально практически незаметны. Подразделяются на эксплуатируемые и неэксплуатируемые, актуальны для домов в современном и минималистском стиле. При кажущейся простоте конструкции, сложность реализации обусловлена повышенными требованиями к гидроизоляции.

Скатные крыши

Внутри категории подразделяются на несколько разновидностей, отличающихся количеством и геометрической формой скатов и уровнем сложности реализации.

  • Односкатная крыша – в исходном варианте самый упрощенный подвид, представленный одной наклонной плоскостью, опираемой на несущие стены, расположенные на разном уровне по высоте. Угол наклона ската варьируется в диапазоне от 10 до 60⁰, оптимальным считается уклон односкатной крыши в 30-35⁰. Для повышения декоративности односкатной крыши конструкцию усложняют, несколько закругляя, изгибая плоскость или комбинируя направленность.

  • Двускатная (щипцовая) крыша – одна из самых распространенных конструкций, состоит из двух наклонных плоскостей, разделенных коньком (ребром). В этом типе конструкции появляются фронтоны – боковые части стен в виде треугольников, формируемые из основных стеновых материалов или отличных от них. В зависимости от архитектурного замысла, скаты могут быть как одинаковыми, образовывая в поперечнике равнобедренный треугольник, так и с разными углами наклона и длиной свеса. Минимально допустимый угол наклона скатов – 20⁰, оптимальный – 40-60⁰.

Остальные подвиды, за исключением нестандартных конструкций, являются производным двускатной крыши.

Четырехскатные (вальмовые или шатровые) крыши образуются из двухскатных крыш. Их фронтоны срезаются наклонными плоскостями на всю высоту. Треугольные скаты шатровых крыш называются вальмами. Полувальмовые крыши отличаются от четырехскатных тем, что наклонными плоскостями у них срезаются лишь часть фронтонов. Четырехщипцовые крыши образуются от соединения четырех двускатных плоскостей.

Если под крышей запланирован не чердак, а жилое помещение, сезонное или круглогодичного проживания (отапливаемое), строится крыша мансардного типа. Она может быть как упрощенной двускатной, так и вальмовой, и полувальмовой, ее особенностью является не форма скатов, а наличие теплоизоляции в кровельном пироге. Зачастую при нехватке жилой площади в мансарду преобразуют холодный чердак или выполняют капитальную реконструкцию, надстраивая мансардную крышу с большей квадратурой.

К оригинальным же крышам можно отнести круглые (купольные, конические) – они возводятся преимущественно на домах круглой формы, а так же над башенками, на домах с «замковой» архитектурой. От обычных, скатных, они отличаются не только формой, но особым строением стропильной системы.

Устройство крыш

Крыша – многослойная сборная конструкция, даже если речь об односкатном типе. За редким исключением, когда основанием плоской эксплуатируемой крыши является железобетонная плита перекрытия, состоит из следующих базовых элементов.

  • Мауэрлат – необходим для жесткой фиксации крыши к основанию и равномерного распределения точечных нагрузок от элементов конструкции на стены. Представляет собой силовую раму, располагаемую по верхнему контуру несущих стен. В деревянных и брусовых домах в качестве мауэрлата выступает верхний венец, в каркасных, верхняя обвязка, в остальных – антисептированный деревянный брус, сечением 100х150 мм, 150х150 мм. Также допустимо применение в качестве мауэрлата сдвоенной доски (50×150 мм).
  • Стропильная система – несущий силовой каркас, определяющий форму крыши, сформированный из наклонных балок (лаг), вертикальных стоек и подкосов. Собирается как из отдельных деталей по месту, так и из готовых стропильных ферм, заводского изготовления или самодельных. В частных домах стропильная система преимущественно деревянная, исключение составляют металлические каркасные конструкции (ЛСТК). Важнейшим параметром стропильной системы является расстояние между стропилами (шаг).

Шаг установки стропил зависит от сечения используемой доски (бруса) и длины стропильного элемента, так же расчетной величины нагрузок для данного региона. Данные, представленные в таблице, не заменяют полноценного расчета несущей способности стропильной системы, их можно рассматривать как рекомендательные для достаточно простых кровель. В таблице даны значения, соответствующие возможным максимальным нагрузкам на стропильную конструкцию для среднеевропейской зоны. Также данные таблицы подготовлены с учетом ассортимента пиломатериалов, которые выпускают российские предприятия, согласно ГОСТ 24454-80 (Необработанная древесина).

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
