Как правильно сделать электропроводку

Схема электроснабжения частного дома – это множество упорядоченных кабелей, проводов, защитных устройств. Правильный подбор параметров, характеристик элементов схемы гарантирует безопасность и комфорт владельцев недвижимости.

Если схема составлена правильно, с учетом требований ПУЭ и других нормативных документов, имеются выключатели нагрузки 10 кв., опасаться нечего – в комнатах всегда будет свет, тепло, а электрические приборы не сломаются от скачков напряжения или короткого замыкания в сети. Поэтому проектированию электрики стоит уделить особое внимание.

Предлагаем разобраться во всех тонкостях этого процесса. В статье обозначены общие требования к проектированию электросети, приведены практичные советы по выбору проводов, а также подробно рассмотрены типовые схемы разводки электрики.

Кроме того, мы подготовили обзор частых ошибок, учет которых поможет избежать недочетов в разработке и монтаже сетей электроснабжения.

Общие правила проектирования электросети

Когда электроприборов было мало, а для освещения хватало нескольких лампочек на 40-60 Вт, для устройства системы электроснабжения составлялась примитивная схема, включающая несколько выключателей и розеток.

Сейчас, с появлением большого количества энергозависимых бытовых приборов, схема обязательно дифференцируется на групповые линии, защищаемые автоматическими выключателями и другими устройствами.

Если продумать все нюансы расположения электропроводки в частном доме, с учетом использования медного провода, она прослужит не менее 20 лет. Обычно схему составляют вместе с проектированием нового дома или перед капитальным ремонтом.

Начать следует с указания мест установки таких элементов, как:

• розетки;
• выключатели;
• распределительные коробки;
• осветительные устройства;
• мощные бытовые приборы;
• электрощиток.

На этом же этапе следует определиться со способом прокладки кабелей – открытым или закрытым. В домах с оштукатуренными стенами обычно используют закрытый способ, с деревянными – открытый.

Какую бы схему вы не использовали, существует ряд правил, от которых отступать нельзя. Они прописаны в нормативной документации, а их эффективность доказана десятилетиями.

Вот несколько важных аксиом электромонтажа, которые потребуются и для составления схемы:

Кроме правил, следует учитывать и личный комфорт. Например, у двуспальной кровати обычно монтируют две розетки – по одной с каждой стороны.

Выключатели располагают на высоте 80-90 см от пола. В больших холлах, коридорах, комнатах устанавливают проходные выключатели.

Обязательно следует заземлять все металлические розетки и предметы, связанные с электролиниями. Для заземления в электроустановках используется третья жила кабеля – провод в желто-зеленой изоляции.

Рекомендации по выбору проводов

В домах из кирпича, газобетонных блоков, шлакоблоков необходима внутренняя отделка стен, а значит, для прокладки проводов используют скрытый способ.

Чтобы обеспечить дополнительную защиту, а в случае ремонта быстро заменить кабель, его помещают в гофрированный рукав негорючего полимера.

Чтобы правильно подобрать сечение провода, специалисты производят расчеты, связанные с определением нагрузки.

Однако, опираясь на типовые схемы и многолетний опыт, квалифицированные электромонтажники придерживаются следующих параметров:

• осветительные контуры – 3*1,5 мм² или 3*2 мм²;
• розеточные группы – 3*2,5 мм²;
• электроплита/духовка – 3*4 мм²;
• кондиционер – 3*2,5 мм², для приборов приборы мощнее 5 кВт – 3*4 мм²;
• отопительные котлы – 3*4 мм² и более (по рекомендациям производителя).

Оптимальный тип кабеля – медный трехжильный: ВВГнг, ШВВПнг. Использовать провода с сечением меньше указанного нельзя, так как они не будут соответствовать нагрузке и начнут плавиться, создавая опасную ситуацию.

Разбор схем электропроводки

Рассмотрим несколько типовых схем, которые используют при строительстве или капремонте. Все варианты объединены наличием защитной группы: делением разводки электрики на контуры, каждый из которых подключен к отдельному автомату.

Вариант #1 – общая схема-план для всего дома

Это не монтажная схема, а перечисление всех электроустройств, которые планируется расположить в доме. По ней можно вычислить, сколько потребуется автоматов и УЗО, подсчитать общее количество электролиний, ведущих к щиту.

Здесь следует указать тип питающей сети, чтобы правильно выбрать кабель. Для 3-фазной сети берут 5-жильный кабель, для 1-фазной – 3-жильный.

Электрощит располагают в отдельном помещении внутри дома, в коридоре, в находящемся рядом гараже. Там же устанавливают стабилизаторы напряжения и резервный генератор, который снабжает дом электроэнергией в периоды отключения централизованной линии.

Для удобства обслуживания двух- или трехэтажного особняка на каждом этаже также монтируют электрощиток. Все распределительные щиты подключены к вводному кабелю – медному проводу с сечением 15-35 мм².

Если в отдельной комнате планируется расположить несколько светильников и розеток, то на входе нужно смонтировать распределительную коробку. В ней соединяют вводный кабель с линией освещения и розеточной группой.

Вариант #2 – образец монтажной схемы

Чтобы начертить монтажную схему, нужно взять план дома и обозначить на нем места установки электроустройств.

Этот документ становится основой для составления сметы – по нему легко сосчитать не только количество выключателей, розеток и дополнительных материалов, но и подсчитать метраж проводов.

Обязательно обозначается точка ввода силовой линии в дом и место установки электрощита. Затем, на отдельных линиях, следует отметить распределительные коробки, электроустановки, осветительные приборы.

Устройства высокой мощности также нужно обозначить, так как они запитаны от индивидуальных линий.

Если к зданию подключены хозяйственные постройки – баня, гараж, мастерская – это тоже должно быть отражено на схеме, так как является частью разводки электрики в конкретном частном доме.

Для схем, нарисованных от руки, специальных условных знаков нет, главное, чтобы владелец дома и монтажники понимали, что кроется за каждым символом. Однако лучше использовать общепринятые обозначения электросхем, чтобы впоследствии самому разобраться в проекте.

Вариант #3 – техническое решение для небольшого дома

Все планы и схемы похожи, так как строятся по одному и тому же принципу, однако могут различаться количеством установленных розеток и контуров освещения, следовательно, и числом подключенных к ним защитных устройств.

Перед сетью устанавливают входной рубильник, которым при необходимости можно обесточить весь дом и отключить прибор учета электроэнергии. Затем следует счетчик, и уже после него – защитные группы.

Для мощных агрегатов, таких как котел отопления или стиральная машинка, устанавливают автоматы на 25-40 А. Сечение проводов тоже должно быть увеличено до 3,5-5 мм².

С помощью такой схемы не подсчитать метраж проводов, но количество розеток, распредкоробок, выключателей, УЗО, автоматов высчитать легко.

Вариант #4 – электросхема для подвала/гаража

Нередко подвал частного дома становится подсобным помещением, где устанавливают стиральную машину и оборудуют сушилку, погребом для хранения урожая или даже теплым гаражом. Гораздо удобнее, когда подобное помещение полноценно оборудовано розетками и светильниками.

Если не брать в учет счетчик, на электрощитке останутся входные автоматы защиты, шина заземления, УЗО на 20 А, три контурных автомата: на линии освещения, для розеток и для компрессора. Дополнительное мощное оборудование также нуждается а автоматической защите.

Вариант #5 – принципы кухонной разводки

Схема электрики для кухни в частном доме практически не отличается от аналогичной схемы для городской квартиры.

Ее особенностью является большое количество подключенных электроприборов, следовательно, потребуется выделить несколько электролиний с отдельными автоматами защиты.

При составлении вертикально ориентированной схемы необходимо отобразить на бумаге мебельный гарнитур с расстановкой всей техники.

Безрозеточные соединения, например, у духового шкафа, производят под столешницей, возле стены, тогда как розетки для тостера, электрочайника, мультиварки, комбайна лучше вынести над рабочим столом.

Небольшие бытовые приборы легче отключать от сети, если электроустановочное устройство находится под рукой. Розетки, монтируемые около раковины, должны обладать степенью защиты от IP44 или выше.

Обзор частых ошибок проектирования

Недочеты в схеме или планировании работы влекут за собой ошибки монтажа, а это грозит нарушениями в функционировании электросети. Результатом может стать выход из строя дорогого оборудования, а что еще хуже – электротравма одного из жильцов.

Каких ошибок следует избегать:

• использовать некачественную продукцию без маркировки и сертификации;
• производить расчеты «один-в-один» – любые технические изделия и материалы необходимо приобретать с запасом;
• закладывать в проект монтаж обычных розеток для подключения варочных поверхностей, котлов, тепловых пушек;
• в деревянных домах планировать применение закрытой проводки – более сложной и подчиняющейся списку требований ПУЭ;
• проектировать коммутацию в одной распределительной коробке низковольтных и мощных силовых проводов;
• планировать соединение проводов опасными для дальнейшего обслуживания и эксплуатации скрутками; лучший вариант – готовые клеммы;
• составлять цепи из алюминиевых и медных проводов, а также использовать алюминиевую проводку.

Некоторые ошибки касаются неправильных расчетов. Например, штробы под кабель при закрытом способе монтажа должны закладываться на глубину 2-2,5 см, не меньше.

Нельзя подключать заземление розеток с помощью шлейфа, производить заземление на чугунные канализационные или стальные газовые трубы.

Если вы не знаете, как правильно провести электрическую проводку в доме, обратитесь в проектную организацию. Специалисты выедут на место и составят схему разводки, опираясь на конкретные условия монтажа.

Выводы и полезное видео по теме

Разбор поэтажной схемы:

Правила составления схем электромонтажа:

Описание схемы устройств на распределительном щите:

Ответственность и риски за «самодеятельность» при составлении проекта ложатся на плечи владельца дома. Если вы не имеете соответствующего образования и опыта, рекомендуем заказать документы в организации, которая занимается профессиональными разработками проектов электроснабжения.

У вас есть личный опыт проектирования и разводки электрики в частном доме? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Как составить схему электропроводки перед ремонтом

Определяемся с расположением мебели и техники

Перед составлением схемы немаловажным будет учесть планировку помещений, планируемую расстановку мебели и размещение стационарных электроприборов. Места установки электрофурнитуры в комнате должны быть выбраны так, чтобы они не оказались заставленными диванами или шкафами и обеспечивали комфортный доступ к включению-выключению освещения и потребителей электроэнергии. Лучше будет, если обсуждение этого сложного вопроса вынести на семейный совет.

Первым делом необходимо сделать план помещений с указанием оконных и дверных проемов. Для того чтобы в дальнейшем было легче произвести подсчет необходимого количества кабеля и провода, составление плана лучше произвести в масштабе с соблюдением размеров. Процесс проектирования схемы электропроводки будет рассматриваться на примере однокомнатной квартиры. Название помещений на плане лучше пронумеровать и отдельно указать расшифровку.

Где: 1 – прихожая, 2 – ванная комната, 3 – кухня, 4 – зал.

Оптимальные места установки розеток

После этого на схему необходимо нанести места, где планируется разместить предметы мебели и стационарные электроприборы. Если бытовую аппаратуру выделить красным цветом, это значительно упростит работу по дальнейшему составлению схемы проводки. Все предметы электротехники рекомендуется пронумеровать и зафиксировать в расшифровке: 1 – стиральная машина, 2 — посудомоечная машина, 3 — электрическая плита, 4 – акустический центр, 5 – телевизор, 6 – музыкальный центр, 7 – персональный компьютер.

Составление плана расположения мебели и техники позволит определиться с точками оптимальной установки розеток. Схема размещения розеток в квартире:

Подробнее о том, на что обратить внимание и как разместить розетки на кухне и в ванной читайте в статьях:

Чтобы спроектировать схему электропроводки, мы рекомендуем использовать специальные программы. Лучшие программы для составления электрических схем мы предоставили в отдельной статье!

Схема освещения

В классическом варианте потолочные светильники должны располагаться в центре помещения, место нахождения которого находятся в точке пересечения линий, проходящих через середину длины и ширины помещения. В прихожей, выполненной в виде буквы Г, устанавливается 2 светильника.

При нанесении на схему расположения выключателей необходимо учитывать, что дверь может открываться внутрь или наружу, быть правого или левого исполнения. Открытая дверь не должна мешать свободного доступа к нему. Выключатели, как правило, располагаются внутри комнат. Исключения составляют помещения с повышенным содержанием влаги, к которым относятся прачечные, бани, ванные комнаты. Это делается с целью обеспечения электробезопасности и сохранности коммутационной аппаратуры.

На представленном плане электропроводки показано, что выключатель освещения ванной комнаты находится за ее пределами.

Трассы прокладки кабелей и проводов

После определения места установки светильников, выключателей и розеток, необходимо составить схему маршрутов электропроводки, эта фаза проектирования является главной частью работы. Схема и монтаж проводки значительно упрощается в том случае, если в своем доме или квартире обустроены подвесные потолки. В этом случае провода укладываются в гофротрубах и крепятся к черновому потолку.

С целью экономии провода маршруты проводки выбираются по кратчайшему расстоянию. В штробы под штукатурку укладывается провод, соединяющий распределительные коробки с выключателями и розетками. При стандартном варианте обустройства потолков электропроводка укладывается в предварительно пробитые штробы по стенам помещения. Для подключения осветительных приборов провод пропускается по каналам потолочных перекрытий. Пример прокладки кабельной линии, в соответствии с существующими нормами, предоставлен на схеме:

Составление плана маршрута электропроводки надо начинать с самой дальней точки электрической сети. В данном случае это будет двойная розетка в зале, ее необходимо соединить с распределительной коробкой, которую целесообразно установить у входа в помещение. Затем на схему наносится маршрут прохождения провода, подключающего вторую розетку.

Сеть освещения будет состоять из проводов, первый из которых проходит от коробки до выключателя, второй, подключенный к потолочному светильнику, уложен в канале плиты перекрытия. Распределительная коробка в зале получает электропитание по двум проводам от распределительного щита, установленного в прихожей. Также необходимо предусмотреть заземление в квартире, если это возможно. В этом случае проводка будет трехжильной.

По такому принципу надо составить схему прокладки проводки в остальных комнатах. Для полноты картины можно предположить, что на кухне смонтирован подвесной потолок. В этом случае электропроводка будет проложена в гофротрубах, закрепленной дюбель гвоздями к бетонной плите перекрытия, маршруты ее прокладки будут выбраны с учетом кратчайшего расстояния. Спуски к электрофурнитуре будут выполнены под штукатуркой.

Не следует забывать, что электроснабжение помещений производится как минимум двумя группами проводов, один из которых обеспечивает питание силовой сети, другой предназначен для сети освещения. Более подробно о том, как разделить электропроводку на группы, мы рассказывали в отдельной статье.

Можно существенно сэкономить, если розетки соединять меду собой «шлейфом», минуя распредкоробки. Опытные электромонтеры не рекомендуют практиковать данный способ подключения, вследствие возникновения большой токовой нагрузки на розетках. К тому же при применении такого способа подключения выход из строя одной розетки может вызвать обесточивание всей силовой сети.

В заключении, на основании готовой и правильно составленной схемы, производится расчет необходимого метража проводки и сечения проводов, необходимого количества розеток, выключателей и распределительных коробок. Сечение проводников подбирается из расчета предполагаемой токовой нагрузки потребителей. О том, как рассчитать сечения кабеля, мы рассказывали в отдельной статье.

Также рекомендуем просмотреть видео, на которых наглядно рассмотрены этапы составления схемы проводки, а также примеры готовых проектов:

Теперь вы знаете, как должно осуществляться составление схемы электропроводки в квартире и частном доме. Как вы видите, чтобы самостоятельно составить план разводки кабеля и установки электрофурнитуры, нужно изучить все нюансы, которых достаточно много!

Рекомендуем также изучить:

6 комментариев

Здравствуйте. Подскажите пожалуйста, сколько надо распред коробок на 7 розеток и 3 светильника в одной комнате? Спасибо заранее.

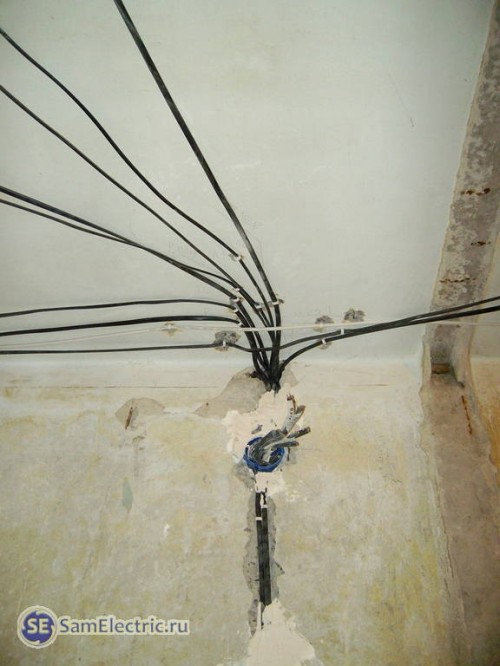

Добрый день! В панельных домах, как известно, нельзя делать штробы по горизонтали, и ваш план маршрута электропроводки 30 см от пола и 20 от потолка не подходит, как в таком случае стоит проводить электропроводку?! Спасибо.

Здравствуйте! Лучше всего проводить проводку по потолку (за подвесным или натяжным потолком). Другой вариант — по полу.

нуи конечно же если он не поведет с одной комнаты только в другую(ванну и кухню в счет не берем там все надо считать отдельно) каждая комната и трасаа проводом дальше в ту комнату плюс своя коробка соответственно)..например одна комната 3 розетки вторая комната 4 розетки(1-2 распай коробки)..или 1 комната 2 розетки ..вторая тоже 2 розетки и третья комната 3 розетки ..сталобыть минимум 2-3 коробки если он тот провод последний сразу не выведет на розетку кинет от второй распайки)

Схема электропроводки: особенности создания

Время на чтение:

Монтаж или замена электрической проводки — дело крайне важное, которое требует к себе особого отношения. Проложенный однажды кабель должен будет служить жильцу не один десяток лет. Бесперебойная работа и безопасность напрямую зависят от качества выполненных работ. И грамотно составленная схема электропроводки является одной из главнейших и первостепенных задач всех электромонтажных процедур.

Особенности подготовки

Прежде чем начинать проектировать схему электропроводки в частном или многоквартирном доме, офисе или ином помещении, нелишним будет хорошенько подумать. Главная проблема, с которой сталкивается большинство людей, это слабое представление о размещении розеток, выключателей и других точек.

Стоит лишь обрисовать возможную распространённую ситуацию, и становится понятным, почему так важно уже на этапе проектирования особое внимание уделять мельчайшим деталям. Допустим, проводка проложена, всё подключено и сделан косметический ремонт помещения. Самое время устанавливать и располагать мебель. Но оказывается, что одна розетка прячется за шкаф, другая — за диван.

Зато там, где расположена различная техника, напротив, розеток нет. И что же в таком случае делать? Тянуть удлинители? Но это не только испортит внешний вид нового жилища, но и создаст массу неудобств. Особенно хорошо всё почувствуется, когда пару-тройку раз придётся зацепиться за протянутые по всему дому провода. Но избежать подобных ситуаций вполне возможно, если уже на этапе создания проекта учесть расположение мебели, техники и некоторые другие нюансы.

Создание схемы

Когда же всё просчитано, то можно переходить к составлению самой схемы. И здесь понадобятся цветные карандаши, ручки или маркеры, лист бумаги и линейка.

Конечно, если уже есть опыт создания подобных схем, то вполне можно обойтись просто ручкой и листком бумаги, но для менее опытных людей лучше всё же воспользоваться несколькими цветами, чтобы в процессе было проще понимать, что и где находится.

Силовая часть

Лучше всего начать с силовой части, то есть с розеток, выключателей и монтажных коробок. Но предварительно нужно начертить типовой план самой квартиры или дома. Строго соблюдать размеры и масштаб необязательно — главное, чтобы были отображены все комнаты. Далее, рисуется мебель и техника. Причём электропотребители лучше выделить каким-то другим цветом. К примеру, красным. Ведь в этих местах или где-то поблизости должна будет располагаться розетка.

У проёмов дверей, как правило, устанавливаются выключатели — их тоже нужно нарисовать на схеме. Главное, не спутать сторону стены, и располагать такие детали там, где нужно. Не стоит забывать и об условных обозначениях. Есть принятые и используемые в профессиональной среде значки, которые и применяются в схемах электроразводки. Лучше будет, если именно они будут на чертеже. Но на отдельном листочке, для себя, можно такие обозначения нарисовать с разъяснением.

Следующим этапом составляется уже конечный вариант схемы. И здесь понадобится ещё один листок, где снова необходимо начертить план здания, но уже без мебели. А вот розетки и выключатели обозначают обязательно. Чтобы ничего не упустить, и правильно составить схему проводки в квартире, на ней должны быть отображены:

• Выключатели одно- и двухклавишные.
• Розетки.
• Распаячные коробки.
• Силовой щит.

Осветительные приборы

Следующим этапом составления схемы будет обозначение расположения всех осветительных точек, то есть люстр, фонарей, бра, светильников и других. На чертеже они тоже будут обозначаться специальным символом: кружок с перекрещенными по диагонали линиями. Если в помещении провода просто меняются и расположение светильников заведомо известно, то, сделав замеры, можно нанести на схему места их расположения и расстояние от стены с распаячной коробкой.

Немного сложнее выглядит процесс, если проводка прокладывается впервые и расположение осветительных приборов не известно. Принято, что основной светильник или люстра располагаются в центре комнаты. Остаётся лишь правильно высчитать, где он находится:

• Измеряют расстояние от стены до стены по ширине и делят на два.
• Измеряют расстояние от стены до стены по длине и тоже делят на два.
• Перекрестье этих значений и будет указывать на центр комнаты.

Прокладка провода

Далее будет расчёт прокладки провода. Нужно хорошо осмотреть помещения, и обратить особое внимание на такие детали:

1. Как будут обрабатываться стены: штукатуриться и на какую толщину, отделываться гипсокартоном или каким-то другим материалом.
2. Какие потолки планируется делать. Если подвесные или натяжные, то это сильно облегчит разводку электропроводки в квартире.
3. Где располагается несущие стены.
4. Расположение плит перекрытия.

Обращают внимание на отделку стен по экономическим соображениям. Если штукатурка будет наноситься тонким слоем, то придётся делать вертикальные штробы. А это нелёгкая и трудоёмкая работа. Если же штукатурка ложится толстым слоем, то можно наложить и закрепить кабель прямо на стену, потом он в ней скроется. С гипсокартоном ещё проще. Здесь кабель помещают в гофрированную негорючую трубку и располагают за гипсокартонным покрытием.

На отделку потолков обращают внимание по тем же причинам. Если планируется просто его выровнять, то придётся вести кабель на светильники в плите. Для этого потребуется делать дополнительные отверстия в потолочном полотне и тянуть линию до выхода на светильник. А это сложнее, чем может показаться при планировании. Другое же дело, если потолки подвесные или натяжные. В таком случае достаточно кабель поместить в специальную гофрированную негорючую трубку, а дальше лишь закрепить ее на потолке.

Несущие стены, как правило, всегда бетонные, что усложняет работу с ними. Да и нарушать их целостность попросту запрещено, поэтому предпочтительнее вести всю проводку по перегородкам. Плиты же перекрытия в процессе электромонтажа приходится часто преодолевать. И это нужно учитывать при составлении монтажной схемы электропроводки помещения.

Во-первых, здесь стоит дополнительно учесть длину кабеля на обход. А во-вторых, если пустить проводку по оконному или дверному перекрытию, то это не только будет сложнее в техническом плане, но и чревато неприятностями в будущем. Ведь проводку над оконным проёмом легко повредить, если потребуется вешать карниз.

Таким образом, зная количество кабеля и имея представление об электромонтажных работах, которые предстоит сделать, можно неплохо сэкономить как в финансовом плане, так и в физическом, затратив меньше сил.

Перенос на чертёж

Теперь все замеры и расчёты нужно перенести на чертёж. Учитывая известные данные, сделать это будет несложно. А для начала неплохо бы объединить две (силовую и осветительную часть) имеющиеся схемы в одну.

Выбирают любую комнату, и около выхода располагают распределительную коробку. От неё и начинают тянуть кабель. На схеме все кабели обозначаются просто прямыми линиями. Следовательно, с учётом того, как будет вестись кабель, на схеме рисуют прямую линию по маршруту его прохождения.

Проще всего начать с розеток. И именно на них вести линии от распаячной коробки. Если в комнате установлены двойные, тройные или более розеток, то вести к ним один кабель, а потом кидать шлейф не очень правильно. Лучше на каждую из них подавать отдельный провод от распределительной коробки. Для удобства и экономии такую можно установить прямо над самими розетками.

Теперь можно начертить линию на осветительный прибор, то есть люстру. Из этой же распределительной коробки рисуют провод до светильника. Здесь важно учесть, каким образом будет обработан потолок. Ведь, возможно, есть вероятность сэкономить кабель. Далее рисуют линию от выключателя до коробки. Главное, не спутать, в какую сторону будет открываться дверь. Нужно, чтобы выключатель был доступен сразу, а не оказался за дверью или шкафом.

Все провода на схеме проводки соединяют в одном месте, которое обозначается как небольшой кружок, — распаячная коробка. Для удобства его можно выделить других цветом. Аналогично зарисовываются и другие комнаты.

Силовой шкаф

Силовой шкаф обычно устанавливается или у входа в квартиру, или в тамбурном помещении. От щитка выводится по одному проводу на каждую комнату для питания розеток и по одному — для запитки освещения. На схеме предпочтительнее обозначать одним цветом кабель для розеток, вторым — для освещения.

Здесь же стоит учесть и некоторые другие нюансы. Так, если будет использована электрическая плита, то лучше для неё выделить отдельную группу и протянуть свой кабель. Для стиральной машинки и других энергоёмких приборов тоже можно сделать отдельные розетки.

Если проводка меняется в деревянном доме, то придётся учесть, что стены будут из дерева, поэтому кабель должен дополнительно помещаться в гофрированную металлическую или пластиковую негорючую трубку. В остальном всё зависит от покрытия стен, потолка и планировки загородного дома.

Этапы монтажа электропроводки квартиры

Монтаж электропроводки – это целый комплекс технических и организационных мероприятий, растянутый во времени. И от того, как всё будет спланировано и организовано, зависит заработок электрика и удовлетворенность клиента. Работа по электромонтажу должна быть четкой, приносящей удовольствие и заработок. Чтобы заказчик, смотря на электрика и его работу, говорил: “Приятно смотреть, когда работает профессионал!”

Статья предназначена для практикующих электриков, занимающихся монтажом электропроводки в квартирах и частных домах. А также для клиентов, которые пользуются услугами этих электриков. Расскажу, как обычно у меня проходит работа – от знакомства с клиентом до сдачи объекта. Постараюсь учесть все моменты.

Эта статья будет обзорной, в ней рассказано, как условно разделяются этапы монтажа электропроводки. Приведены ссылки на статьи сайта СамЭлектрик.ру, все статьи открываются в новых вкладках.

Смежный вопрос – расценки на электромонтажные работы – подробно рассмотрен в отдельной статье.

Этап 0. Подготовка к монтажу

Откуда берутся клиенты у электрика?

По опыту скажу, что обычно проходятся следующие этапы.

1. работа по ремонту электропроводки и электромонтажу у знакомых и родственников. Это этап накопления опыта.
2. расклеиваются объявления “на районе”. В основном звонят бабушки с проблемными розетками.
3. даются объявления о электромонтажных работах в местных газетах и на сайтах. Отдача небольшая и неоднозначная.
4. электрик договаривается с администрацией электротехнических и строительных магазинов, где можно оставить визитки и объявления. Появляются крупные клиенты, опыт растет.
5. со временем появляются постоянные клиенты – фирмы, прорабы, и т.п. Пункты 1, 2, 3 на этом этапе отпадают за ненадобностью. Тут очень важна репутация и рекомендации, которые появляются в результате успешной работы по пунктам 1, 2, 3, 4.
6. Клиентов становится столько, что появляется возможность их “фильтровать”, часть из них можно “сливать” своим знакомым электрикам за небольшой процентик.
7. Организуется электромонтажная или строительная фирма (ИП), практической работой занимаются только наемные электрики.

Встреча электрика с клиентом

Итак, при первой встрече на объекте я рисую на листке приблизительный план объекта с обозначением мест, где что будет установлено. Лучше при этом фиксировать расположение розеток, выключателей и т.п. и на бумаге, и на стенах (например, мелом).

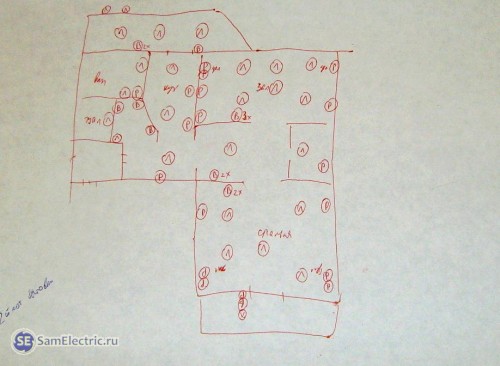

План-схема электропроводки, нарисованная от руки

Начальный план-схема электропроводки, с калькуляцией. Тут тяжелый случай – доработка существующей электропроводки. На цены не обращайте внимания .

Нарисовано коряво, но не забывайте, что рисовалось это стоя, пробираясь по в первый раз увиденному объекту. Дальше будет лучше.

Какая электропроводка нужна?

Клиенты у электрика бывают разные, и тут надо быть ещё и психологом, чтобы понять уровень запросов и знаний заказчика.

Часто люди толком не знают, где у них что будет – где кровать, где телевизор, и какие потолки. Надо тактично подсказать (например), что кровать – перед телевизором, справа и слева от кровати – по 2 розетки и светильники, за телевизором установить ТВ розетку и штук 5 розеток на 220. Потолки – гипсокартонные или натяжные (в межпотолочном пространстве удобно прокладывать кабели), на потолке – люстра, вокруг или по зонам – установлены 10-15 точечных светильников, разбитых на две группы освещения.

Наша цель – не просто нарисовать план и взять работу. Нужно взять больше работы, чтобы больше заработать денег.

Говоря откровенно, прибыль – это цель любой предпринимательской деятельности. А электрик, работающий на себя – предприниматель в чистом виде.

Лучше сначала выслушать пожелания клиента, и только потом показать свою эрудицию и обсудить все тонкости. А также предложить дополнительные “фишки”:

• заземление
• УЗО
• разделение групп электропотребления по комнатам, выбор вводного и групповых автоматов
• разделение групп освещения и розеток
• на мощные потребители – обязательно отдельный автомат и линия
• увеличить количество розеток, обосновав их необходимость
• увеличить количество точек и групп освещения (освещение локальное, интимное, общее и т.п.)
• регулировка яркости освещения с помощью диммера
• проходные переключатели
• импульсные реле (лестничный автомат)
• датчики движения
• датчики освещения
• теплые полы
• индикатор напряжения
• защита от обрыва нуля (реле напряжения)
• декоративная подсветка и местное освещение светодиодной лентой или дюралайтом
• прокладка проводов и установка всего, что относится к телефонам, компьютерам, телевидению
• нужно менять счетчик, если он старше 15 лет, а вместе с ним – защитные автоматы и щиток
• и др.

Тут две основные цели – сделать всё максимально правильно с точки зрения электромонтажа и получить большее количество работы (точек и метров). Но конечно перегибать палку не следует.

Возможно, что браться за всё подряд, вплоть до установки вытяжек на кухне и настройки каналов в телевизоре, не следует, а лучше быть “узким” специалистом. Например, проштробил, уложил провод, расключил распред. коробки – и до свидания, на другой объект. Тогда появится и возможность сделать скидку, и больше заработать на большем количестве объектов.

План-схема электропроводки квартиры и калькуляция

Далее мы прощаемся на пару дней. За это время я всё обсчитываю, и рисую план-схему объекта. План-схема показывает, где что расположено с необходимыми пояснениями. Также предоставляю калькуляцию (стараюсь всё разместить на одном листе), в которой предварительно подсчитано количество:

• розеток
• выключателей
• распределительных коробок
• выводов под освещение
• групп электропотребления
• метров кабеля
• и др.

План-схема электропроводки. Нарисовано в программе Visio. Кому надо – могу выслать исходный файл. Видите справа пустое место? Там подробно расписаны цены на электромонтаж. Но я решил убрать.

Другой вариант план-схемы электропроводки в квартире. С подробной калькуляцией розеток, выключателей и др.

План-схема электропроводки квартиры.Со мной могут поспорить, что если это и схема, то выполнена неправильно (не по ГОСТ). Зато обычным людям всё понятно!

На том же листе (или на другом, если не помещается) размещаю информацию, сколько и что будет стоить максимально подробно, чтобы потом не было вопросов и неожиданностей.

Часто возникает вопрос – в чем и как нарисовать схему электропроводки? Есть сервисы, позволяющие нарисовать схему электропроводки онлайн, но я предпочитаю программу Визио, а в последнее время перешёл на Splan. Схема электропроводки в квартире – это набор простейших геометрических фигур и много одинаковых элементов, поэтому подойдёт любая программа векторной графики.

Этап 1. Монтаж до отделки

Итак, нарисовали схему электропроводки, и согласовали её с клиентом. Ниже рассмотрим дальнейшие этапы монтажа электропроводки.

Бывает такое, что работать приходится работать в квартире или доме, где есть жильцы. Это тяжелый случай, требующий дополнительных организаторских и нервных затрат, его рассматривать не будем. Рассмотрим случай, когда исходно имеется стройвариант – голые стены, вся электрика будет “с нуля”.

Технические моменты я тут не рассматриваю, на это есть отдельные статьи.

Кстати, чтобы не пропустить новые статьи (а они будут ещё интересней, я постараюсь) и быть всегда в курсе новостей сайта СамЭлектрик.ру, подпишитесь на новые статьи! Это можно сделать в конце каждой статьи или в верху правой колонки.

Итак, прокладываем проводку. Это может быть крепление кабеля на кирпич:

Монтаж кабеля на кирпичную стену перед штукатуркой. Со штукатурами договорено – установочные коробки крепят они.

Или штробление бетона в панельном доме:

Штроба в панельном доме и кабели на потолке. Распредкоробка установлена и закреплена на штукатурку.

Бывают более легкие варианты, когда стена перед монтажом уже оштукатурена:

Штробление штукатурки и прокладка проводов перед отделкой. Тут провод закреплен на дюбель-хомут в штробе, распределительная коробка – саморезами. Обошёлся без штукатурки.

Надо обязательно предусмотреть временное освещение, которое нужно для отделочников.

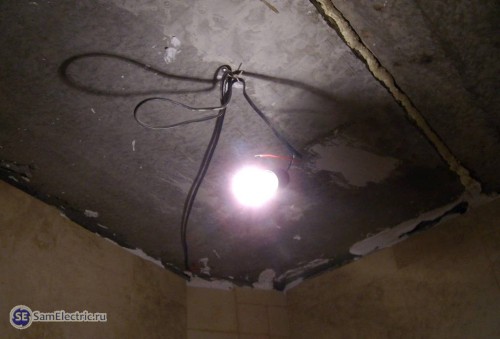

Временная лампочка для освещения

Электрощит тоже крепим на черновой вариант, обязательно толково и надежно подписываем все кабели, чтобы через месяц или два всё встало на свои места.

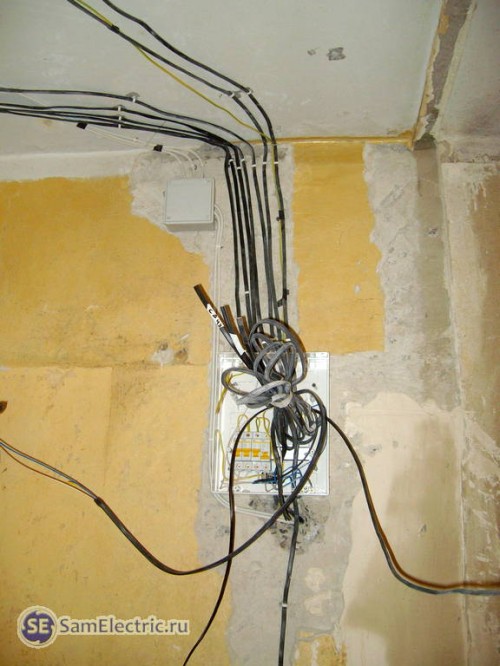

Электрощит на первом этапе. Все кабели обязательно внятно подписываем!

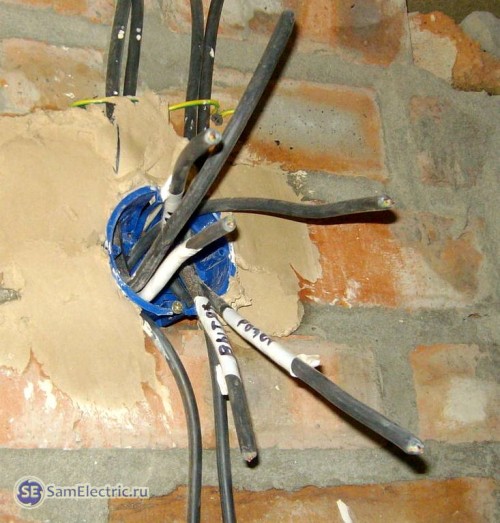

Подписанные кабели в распределительной коробке

Смотря по обстоятельствам, можно сделать все подключения в распределительных коробках. Тогда предоставится возможность проверить правильность монтажа и подключения электропроводки.

На этом первый этап можно считать законченным. Электрик сделал монтаж, и можно звать штукатуров-маляров.

Практика показывает, что пауза между первым и вторым этапом длится дольше, чем ожидается. И можно переходить на другой объект.

И ещё. Жизнь такая штука…непредсказуемая. От первого до второго этапа может пройти месяц, год, два. Хозяин может продать квартиру, уехать.

Начал делать дом, и вдруг – нет денег. Оказалось, у хозяйки “залетела” дочка – свадьба. (я тут ни при чем)) просто так совпало)) Через месяц – залетела другая – еще кредит, свадьба, денег опять нет. Но своё я оперативно успел взять, благо сумма была ещё небольшая.

Может случиться совсем неприятное – в работу возьмут другого электрика. Я вот к чему – очень важно постараться после первого этапа взять за работу примерно половину оговоренной суммы. Типа аванса, чтобы закрепиться на объекте.

Этап 2. Окончательный монтаж

Второй этап электромонтажа – это окончательная установка выключателей, розеток, и т.п. Самый чистый и приятный этап, когда нет пыли, и ничего не надо долбать. Активно используем шуруповерт.

Он начинается тогда, когда стены покрашены или оклеены обоями, потолки тоже установлены. Когда я прихожу на второй этап, то вижу примерно следующее:

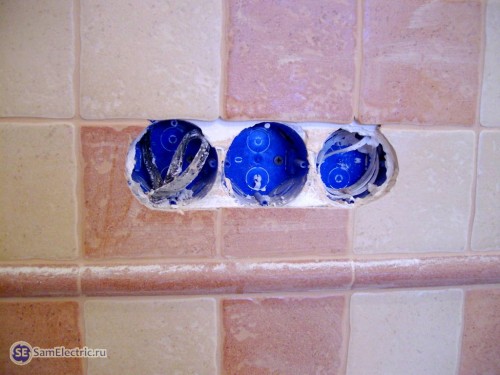

Розетки можно ставить

На этом всё, после завершения надо обязательно проверить работу и качество монтажа розеток.

А как организуете процесс электромонтажа вы? Коллеги, напишите, поделитесь опытом!

Если вы – заказчик и пользуетесь услугами электриков, напишите в комментариях, как у вас складываются с электриками отношения, и как вы себе представляете идеальную работу электрика в организационном смысле.

UPD 18 мая: Выкладываю в свободный доступ исходные файлы план-схем электропроводки в Visio.

• План-схемы электропроводки / Исходные файлы, приведенные в тексте статьи, в Визио., rar, , скачан: 2020 раз./
